인터넷에서 쉽게 구할 수 있는 공개 자료를 이용해서 ISP를 스스로 제작 했는데 여러가지 문제가 있었습니까?

확실히 동작하고, 오픈 프레임 형태가 아닌, 케이스에 담겨있는 나만의 예쁜 프로그래머 제작에 관련된, 검증된 자료들이 필요 하셨습니까?

ISP, ICSP, JTAG 만들기에 대한 공감대가 필요 하시면 여기를 클릭 하세요



ISP를 제작 했는데, 동작하지 않거나,   퓨즈설정 방법등에 대한 도움이 필요 하시면 여기를 클릭 하시고, ISP 제작예제여기를 클릭 하세요.







현재 추가로 배포를 준비하고 있는 프로그래머, 디버거 리스트는 다음과 같습니다. (보드의 사진이 없는 것은 현재 배포중이 아니고 준비중입니다.)

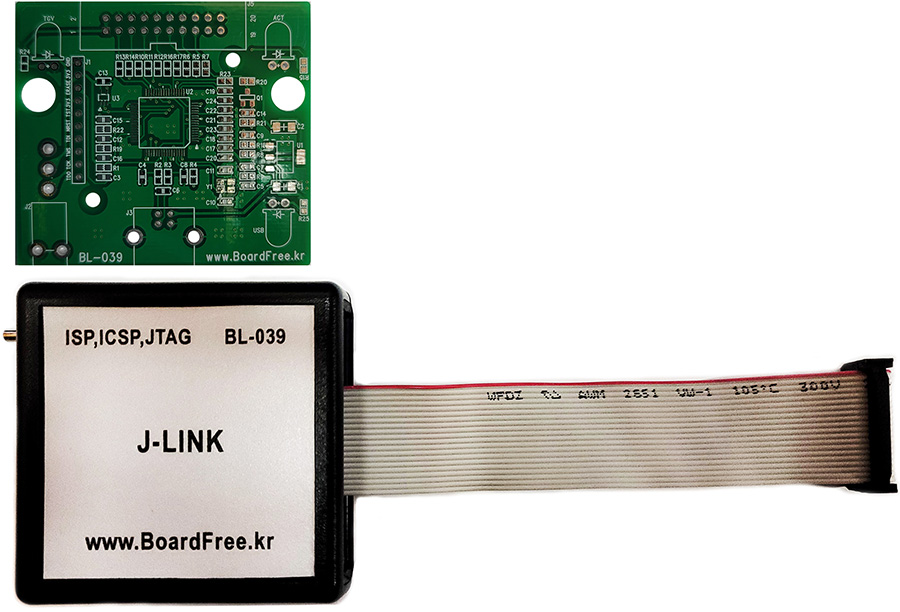

ARM JTAG (USB, Parallel),

FPGA, CPLD Downloader (USB, Parallel),

절연형 AVR ISP (AC220V 직결 회로등에서 다운로딩시 사용)

DSP JTAG (TMS320F28x, CCS V5, USB)

무료로 배포되었으면 하고 생각하고 계신 보드가 있다면... 새로운 보드의 제작을 건의 하실수 있습니다.









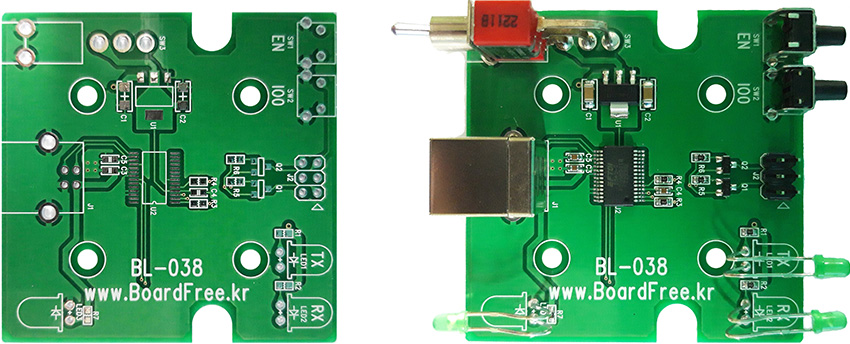

품명 : BL-037 (ESP Programmer)

가격 : 무료 입니다.



ESP32 또는 ESP8266 과 같은 시리즈의 Wi-Fi, Bluetooth 등을 지원하는 칩셋에 프로그램 할때 사용하는 보드이며, 헤더 케이블은 BL-216과 호환 되도록 하였습니다.

프로그램 방법은 해당칩셋의 제조사 홈페이지를 참조 하시기 바랍니다.

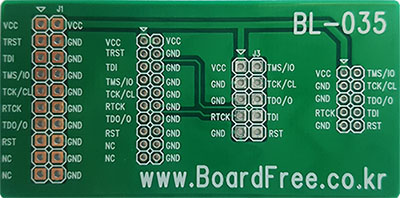

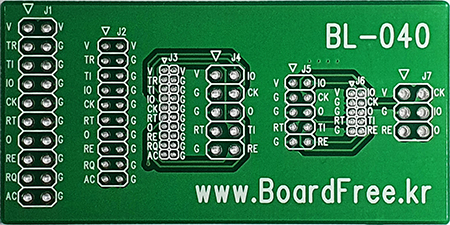

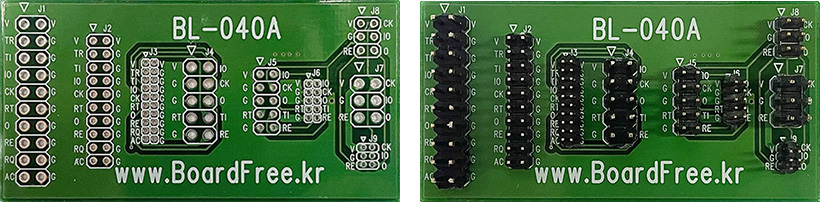

품명 : BL-035 (JTAG 핀 변환 보드)

가격 : 무료 입니다.



JTAG를 사용할 때 연결해야 하는 핀이 너무 많아서 중복을 제외하고 갼락화 하여 JTAG를 사용하는 경우가 있습니다.

또한 작은 크기의 제품을 개발할때에는  1.27mm 의 헤더를 사용하여 크기를 줄여서 사용하는 경우도 있는데, 이런때 사용하기 위한 JTAG용 핀변환 보드입니다.

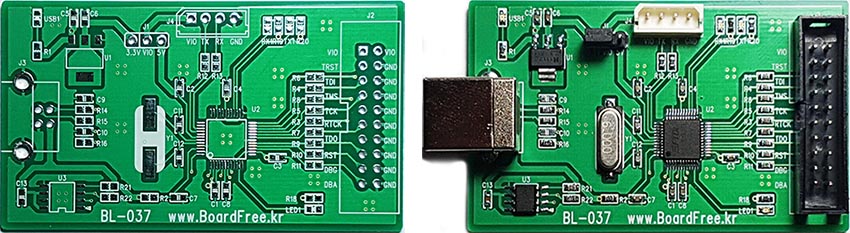

품명 : BL-037 (OpenOCD)

가격 : 무료 입니다.



FT2232D 칩을 사용하는 JTAG 인데, OpenOCD를 기반으로 하고 있습니다.

첨부된 프로그램은 JTAG를 Windows에서 사용하고, STM32F1xx를 사용하는 것을 기준으로 하여 작성된 설정파일이며, 자세한 내용은 OpenOCD를 검색해주세요.

인터넷에서 Floss JTAG를 검색하셔도 관련 자료를 참고 하실수 있으며, 세팅파일은 아래의 DRV 아이콘을 클릭해서 받으시면 됨니다.

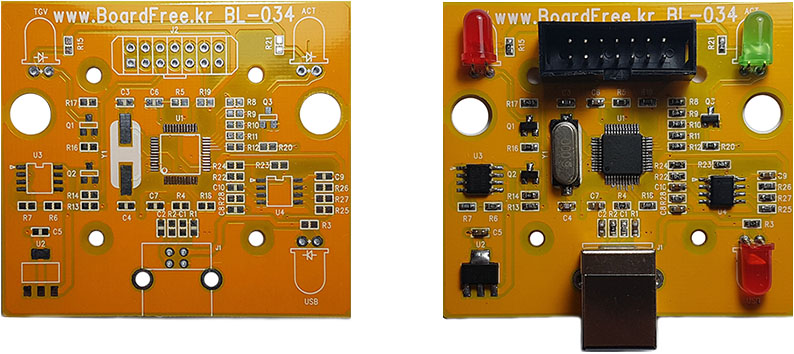

품명 : BL-034 (DSP JTAG)

가격 : 무료 입니다.



Texas instrument 사의 DSP를 사용할 때 필요한 JTAG 인데, TI사의 XDS100_V1 과 호환되는 JTAG이며, FT2232 칩을 활용하는 오픈소스 개념의 JTAG 입니다.

조립을 마치고, FT LAB에서 제공하는 FT_PROG 프로그램을 사용하여 XDS100_V1  로 사용할 수 있도록 IO관련 세팅 파일을 다운로딩 시켜야 합니다.

세팅파일은 아래의 DRV 아이콘을 클릭해서 받으시면 됨니다.

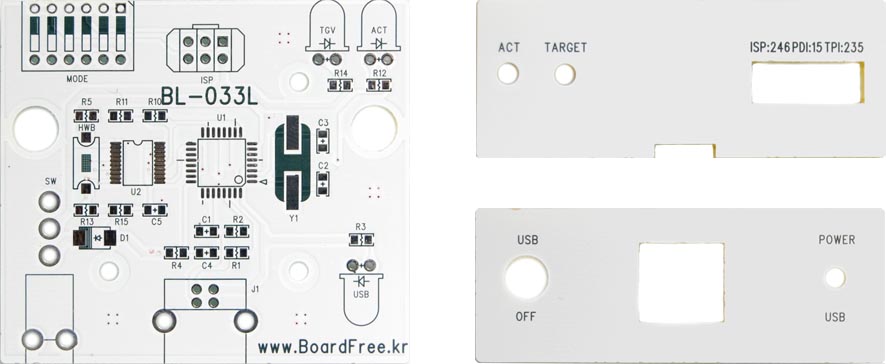

품명 : AVR - ISP,PDI,TPI    BL-033L

가격 : 무료 입니다.



AVR ISP MK-II 호환 보드로 ISP, PDI, TPI 모드를 지원하기 때문에 ATmega 는 물론이고, ATxmega 시리즈의 CPU와 6핀의 TINY를 지원하는 프로그래머 입니다.

또한 처음 ISP를 만드는 사용자도 별도의 프로그래머 없이 USB 케이블 연결만으로 펌웨어를 입력할 수 있으며, 타겟보드 전압이 3.3V 이하에서도 동작합니다.







ISP 모드를 사용할 때에는 2,4,6을 ON으로 하고, PDI 모드는 1,5를 ON 으로, TPI 모드는 2,3,5를 ON으로 하고 사용합니다.

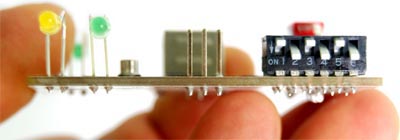

옆쪽에 스위치가 달린 딥스위치는 아래로 내렸을 때가 "ON" 이라는거... 주의하세요.^^



FLIP을 이용한 펌웨어 입력방법에 대한 설명이 필요 하거나  PDI, TPI 모드에 대한 기본적인 이해가 필요 하다면 여기를 클릭 하시기 바랍니다.

MK-II 드라이버는 AVR Studio를 설치할 때 USB 드라이버 설치옵션을 체크하고 설치 하시면 되고, 자동으로 인식 합니다.

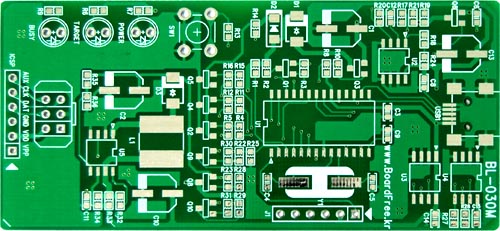

품명 : PICKIT2      BL-030M

가격 : 무료 입니다.



PICKIT2 호환 보드, PIC 시리즈 칩을 사용할 때에는 PICKIT2를 사용하시면 운영 프로그램이 아주 쉽고, 단순하며, 플래시 메모리에 HEX 파일을 저장해 놓으면

스탠드얼론으로 동작하기 때문에 컴퓨터 없이 생산현장에서 소량 다품종 생산의 용도에 사용하거나 현장 장비의 업그레이드에 사용하면 편리 합니다.

물론 메모리를 부착하지 않아도 사용하는데에는 전혀 문제가 없으니 스탠드 얼론으로 사용할 필요가 없다면 메모리는 조립하지 않아도 됨니다.



원본 PICKIT2 와 최대한 비슷한 모양이 되도록 부품들이 배치된 보드이며, 원본과 같이 1열의 프로그래밍 핀과 미니 USB 콘넥터를 사용하고 있습니다.

스스로 케이스를 만들어서 사용하려는 분들을 위해서 스위치와 LED는 DIP 타입을 사용하고 있습니다.

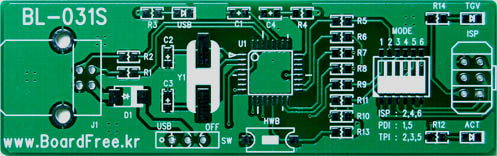

품명 : AVR - ISP,PDI,TPI    BL-031S

가격 : 무료 입니다.



AVR ISP MK-II 호환 보드로 ISP, PDI, TPI 모드를 지원하기 때문에 ATmega 는 물론이고, ATxmega 시리즈의 CPU와 6핀의 TINY를 지원하는 프로그래머 입니다.

또한 처음 ISP를 만드는 사용자도 별도의 프로그래머 없이 USB 케이블 연결만으로 펌웨어를 입력할 수 있으며,  3.3V를 포함하여 그이상에서 사용합니다.



BL-033 시리즈와 똑같은데 3.3V 이하의 전압에서 사용할 필요가 없을 때 트랜슬레이터와 같은 부품이 필요 없기 때문에 부품이 줄어든 버전 입니다.

ISP 모드를 사용할 때에는 2,4,6을 ON으로 하고, PDI 모드는 1,5를 ON 으로, TPI 모드는 2,3,5를 ON으로 하고 사용합니다.



FLIP을 이용한 펌웨어 입력방법에 대한 설명이 필요 하거나  PDI, TPI 모드에 대한 기본적인 이해가 필요 하다면 여기를 클릭 하시기 바랍니다.

MK-II 드라이버는 AVR Studio를 설치할 때 USB 드라이버 설치옵션을 체크하고 설치 하시면 되고, 자동으로 인식 합니다.

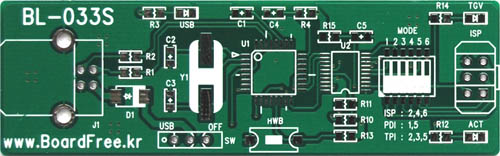

품명 : AVR - ISP,PDI,TPI    BL-033S

가격 : 무료 입니다.



AVR ISP MK-II 호환 보드로 ISP, PDI, TPI 모드를 지원하기 때문에 ATmega 는 물론이고, ATxmega 시리즈의 CPU와 6핀의 TINY를 지원하는 프로그래머 입니다.

또한 처음 ISP를 만드는 사용자도 별도의 프로그래머 없이 USB 케이블 연결만으로 펌웨어를 입력할 수 있으며, 타겟보드 전압이 3.3V 이하에서도 동작합니다.

ISP 모드를 사용할 때에는 2,4,6을 ON으로 하고, PDI 모드는 1,5를 ON 으로, TPI 모드는 2,3,5를 ON으로 하고 사용합니다.



FLIP을 이용한 펌웨어 입력방법에 대한 설명이 필요 하거나  PDI, TPI 모드에 대한 기본적인 이해가 필요 하다면 여기를 클릭 하시기 바랍니다.

MK-II 드라이버는 AVR Studio를 설치할 때 USB 드라이버 설치옵션을 체크하고 설치 하시면 되고, 자동으로 인식 합니다.

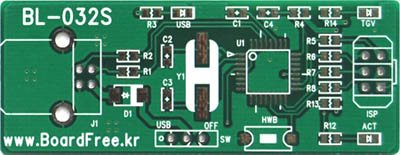

품명 : AVR ISP    BL-032S

가격 : 무료 입니다.



AVR ISP MK-II 호환 보드로 ATmega 시리즈의 ISP만 지원하는 프로그래머이며, 최소한의 부품으로 쉽게 만들 수 있는 프로그래머입니다.

처음 ISP를 만드는 사용자도 별도의 장치나 프로그래머 없이 USB 케이블 연결만으로 펌웨어를 입력할 수 있으며 5V와 3.3V 로 동작하는 보드를 지원합니다.

FLIP을 이용한 펌웨어 입력방법에 대한 설명이 필요 하다면 여기를 클릭 하시기 바랍니다.



MK-II 드라이버는 AVR Studio를 설치할 때 USB 드라이버 설치옵션을 체크하고 설치 하시면 되고, 자동으로 인식 합니다.

제작이 쉽고, 부품수가 적으며, 펌웨어 다운로딩이 쉽고, 퓨즈설정이 필요없고, 저렴하게 만들 수 있는 보드로서 보드프리에서 입문자에게 추천하는 보드 입니다.

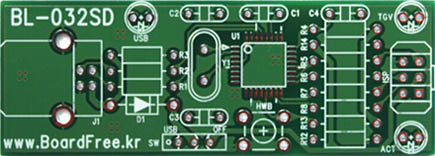

품명 : AVR ISP    BL-032SD

가격 : 무료 입니다.



AVR ISP MK-II 호환 보드로 ATmega 시리즈의 ISP만 지원하는 프로그래머이며, 최소한의 "DIP 타입" 부품으로 쉽게 만들 수 있는 프로그래머입니다.

처음 ISP를 만드는 사용자도 별도의 장치나 프로그래머 없이 USB 케이블 연결만으로 펌웨어를 입력할 수 있으며 5V와 3.3V 로 동작하는 보드를 지원합니다.

FLIP을 이용한 펌웨어 입력방법에 대한 설명이 필요 하다면 여기를 클릭 하시기 바랍니다.



MK-II 드라이버는 AVR Studio를 설치할 때 USB 드라이버 설치옵션을 체크하고 설치 하시면 되고, 자동으로 인식 합니다.

제작이 쉽고, 부품수가 적으며, 펌웨어 다운로딩이 쉽고, 퓨즈설정이 필요없고, 저렴하게 만들 수 있는 보드로서 보드프리에서 입문자에게 추천하는 보드 입니다.

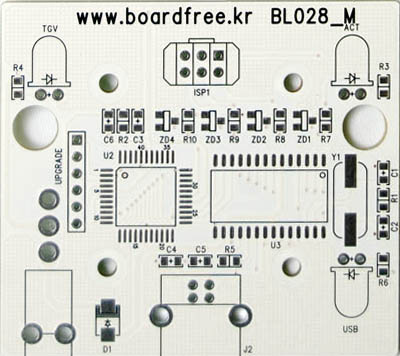

품명 : AVR ISP    BL-028M

가격 : 무료 입니다.



AVR ISP MK-II 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

Win AVR과 AVR Studio를 이용한 개발환경에서 작업 하시는 분들에게 권장 합니다.



MK-II 드라이버는 AVR Studio를 설치할 때 USB 드라이버 설치옵션을 체크하고 설치 하시면 되고, 자동으로 인식 합니다.

BL-028S 와 같은 회로인데, 케이스까지 제작하고 싶은분들을 위한 보드 입니다.

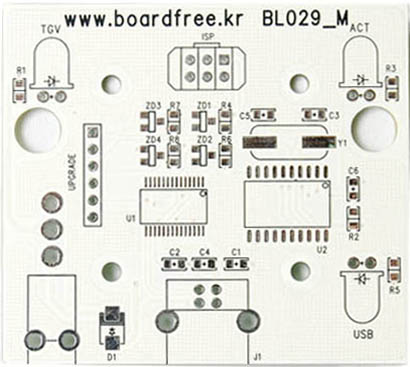

품명 : AVR ISP    BL-029M

가격 : 무료 입니다.



AVR 911 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

간혹 중고칩을 사용할 때 Writing 이 않되거나 Fuse 설정이 않되는 경우 AVR OSP-II를 사용하면 유용하게 문제를 해결할 수 있고, 그외에도 개발을 마치고 거래처에서

직접 펌웨어를 라이팅 할 수 있도록 해줄 때... 운영 프로그램의 사용방법을 알려 주기도 편하고, 운영 프로그램이나 장비를 구입할 필요가 없어서 좋습니다.



AVR OSP-II 에서 AVR911 / Baud 115,200 으로 설정해서 사용하면 되는데, 특히 자동검색을 하면 ISP에 연결되어 있는 칩이 자동으로 인식 됨니다.

BL-029S 와 같은 회로인데, 케이스까지 제작하고 싶은분들을 위한 보드 입니다.

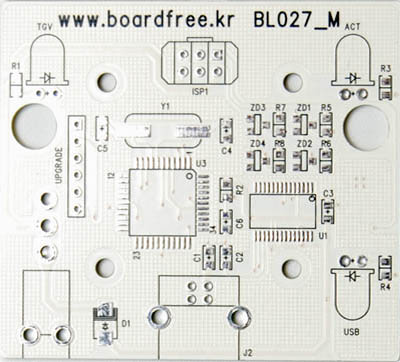

품명 : AVR ISP    BL-027M

가격 : 무료 입니다.



AVR ISP STK500 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

Win AVR과 AVR Studio를 이용한 개발환경 또는 Codevision등의 개발환경에서 작업 하시는 분들에게 권장 합니다.



AVR Studio 에 포함되어 있는 STK500.ebn 파일을 펌웨어로 사용합니다. 즉, STK500과 하드웨어 및 소프트웨어가 모두 호환됨을 의미 합니다.

BL-027S 와 같은 회로인데, 케이스까지 제작하고 싶은분들을 위한 보드 입니다.

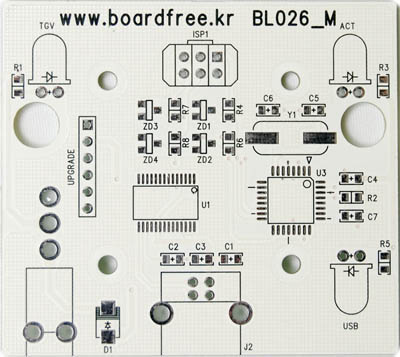

품명 : AVR ISP    BL-026M

가격 : 무료 입니다.



AVR ISP STK500 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

Win AVR과 AVR Studio를 이용한 개발환경 또는 Codevision등의 개발환경에서 작업 하시는 분들에게 권장 합니다.

BL-026S 와 같은 회로인데, 케이스까지 제작하고 싶은분들을 위한 보드 입니다.

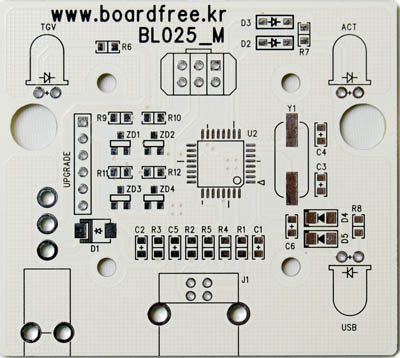

품명 : AVR ISP    BL-025M

가격 : 무료 입니다.



AVR 910 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

Codevision 개발환경에서 AVR910으로 설정하고 사용할 수 있으며, 다른 환경은 속도가 느리고 타제품에 비해 특별한 장점이 없음으로 사용하지 않기를 권장 합니다.

하지만 ATmega8 CPU 만으로 USB to RS-232 기능까지 포함하고 있어서 저렴한 비용으로 간단하게 만들 수 있으며, 코드비젼을 사용하는분들께는 추천 합니다.

BL-025S 와 같은 회로인데, 케이스까지 제작하고 싶은분들을 위한 보드 입니다.

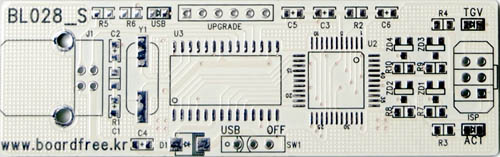

품명 : AVR ISP    BL-028S

가격 : 무료 입니다.



AVR ISP MK-II 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

Win AVR과 AVR Studio를 이용한 개발환경에서 작업 하시는 분들에게 권장 합니다.

MK-II 드라이버는 AVR Studio를 설치할 때 USB 드라이버 설치옵션을 체크하고 설치 하시면 되고, 자동으로 인식 합니다.

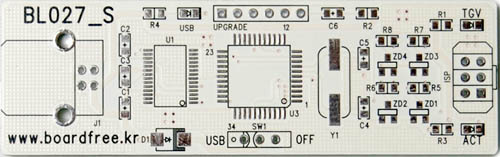

품명 : AVR ISP    BL-027S

가격 : 무료 입니다.



AVR ISP STK500 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

Win AVR과 AVR Studio를 이용한 개발환경 또는 Codevision등의 개발환경에서 작업 하시는 분들에게 권장 합니다.

AVR Studio 에 포함되어 있는 STK500.ebn 파일을 펌웨어로 사용합니다. 즉, STK500과 하드웨어 및 소프트웨어가 모두 호환됨을 의미 합니다.

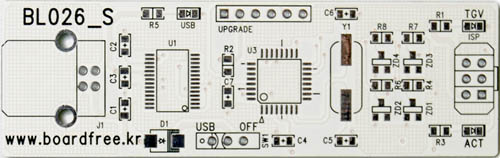

품명 : AVR ISP    BL-026S

가격 : 무료 입니다.



AVR ISP STK500 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

Win AVR과 AVR Studio를 이용한 개발환경 또는 Codevision등의 개발환경에서 작업 하시는 분들에게 권장 합니다.

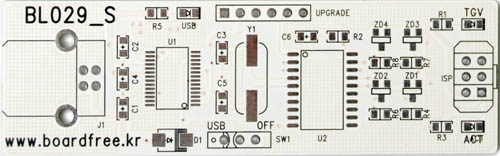

품명 : AVR ISP    BL-029S

가격 : 무료 입니다.



AVR 911 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

간혹 중고칩을 사용할 때 Writing 이 않되거나 Fuse 설정이 않되는 경우 AVR OSP-II를 사용하면 유용하게 문제를 해결할 수 있고, 그외에도 개발을 마치고 거래처에서

직접 펌웨어를 라이팅 할 수 있도록 해줄 때... 운영 프로그램의 사용방법을 알려 주기도 편하고, 운영 프로그램이나 장비를 구입할 필요가 없어서 좋습니다.

AVR OSP-II를 사용할 때에는 AVR911 / Baud 115,200 으로 설정해서 사용합니다.

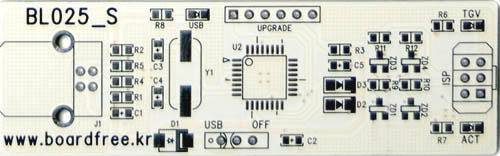

품명 : AVR ISP    BL-025S

가격 : 무료 입니다.



AVR 910 호환 보드, 타겟보드에 USB 전원공급 스위치가 있어서 쉽게 ON/OFF 할 수 있고, ISP 케이블은 버퍼 저항을 통해서 입출력 합니다.

Codevision 개발환경에서 AVR910으로 설정하고 사용할 수 있으며, 다른 환경은 속도가 느리고 타제품에 비해 특별한 장점이 없음으로 사용하지 않기를 권장 합니다.

하지만 ATmega8 CPU 만으로 USB to RS-232 기능까지 포함하고 있어서 저렴한 비용으로 간단하게 만들 수 있으며, 코드비젼을 사용하는분들께는 추천 합니다.

BL-025M 과 같은 회로인데, 케이스 없이 간단하게 사용할 수 있는 입니다.

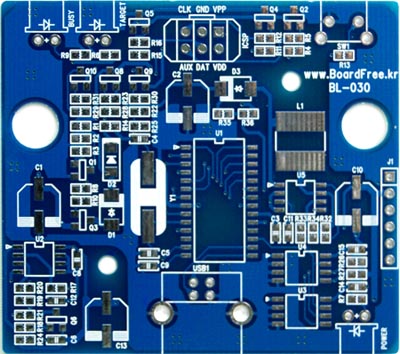

품명 : PICKIT2      BL-030

가격 : 무료 입니다.



PICKIT2 호환 보드, PIC 시리즈 칩을 사용할 때에는 PICKIT2를 사용하시면 운영 프로그램이 아주 쉽고, 단순하며, 플래시 메모리에 HEX 파일을 저장해 놓으면

스탠드얼론으로 동작하기 때문에 컴퓨터 없이 생산현장에서 소량 다품종 생산의 용도에 사용하거나 현장 장비의 업그레이드에 사용하면 편리 합니다.

물론 메모리를 부착하지 않아도 사용하는데에는 전혀 문제가 없으니 스탠드 얼론으로 사용할 필요가 없다면 메모리는 조립하지 않아도 됨니다.

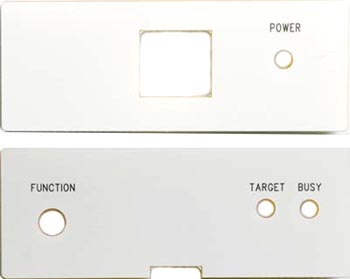

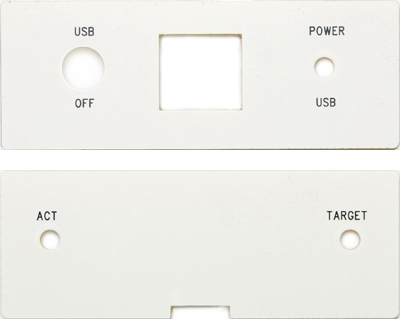

케이스에 조립할 수 있도록 디자인 되었으며, 사진과 같이 명판을 만들어서 케이스의 앞뒤에 장착하면 상용제품 처럼 예쁘게 제작 하실 수 있습니다.

또한 AVR과 달리 PIC 에서는 1열로된 ICSP 콘넥터가 표준으로 사용되지만 요즘은 ISP와 같이 2열 케이블을 많이 사용하기 때문에 2열로 설계 되어 있습니다.

1열이 필요하시면 사진처럼 따로 만들어서 사용하셔야 합니다.다.

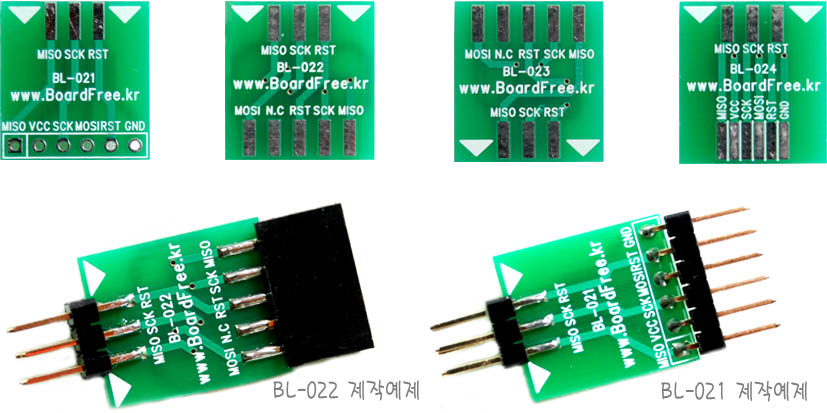

품명 : ISP ZIG     BL-021  /  BL-022  /  BL-023  /  BL-024

가격 : 무료 입니다.



ISP를 사용하다 보면 6핀, 10핀, 1열, 2열 몇몇 종류가 사용되고 있어서 자신이 사용하는 ISP 와 맞지 않을 때가 있는데, 이때 사용하는 AVR ISP 용도의 지그입니다.

보드의 앞뒷면에 해당 핀의 그능이 표기 되어 있어서, ISP 콘넥터를 연결할 때 반대로 연결하거나 혹은 이게 맞나?  뭐 이런 불편한 마음을 줄였습니다.

화살표가 가르키는 방향이 타켓 보드의 위치를 뜻합니다.



BL-021은 6핀 2열을 1열로 바꾸는 지그 입니다.

BL-022는 6핀 2열을 10핀 2열로 바꾸는 지그 입니다.

BL-023은 10핀 2열을 6핀 2열로 바꾸는 지그 입니다.

BL-024는 6핀 2열을 1열 1.27 피치로 바꾸는 지그인데, 어플리케이션 보드가 아주 작을 때 사용하고 6핀 표준과 핀번호 호환 입니다.
