전기, 전자 엔지니어분들에게 유용하게 사용될 수 있는 작은 툴을 만들 수 있는 보드를 배포하는 페이지입니다. 제공되는 PCB 라이브러리 만으로도 자신의 책상 위에 놓고 사용할 수 있는 전원장치, 프로그래머, 측정기등 다양한 미니툴을 만들 수 있습니다.
이런 미니툴이 하나 있었으면 좋겠다.... 싶은 부분이 있으시면, 보드프리에 새로운 보드의 제작을 건의 하실수 있습니다. |
보드와 관련된 문의 사항이 있으실 때에는 메일을 pcb@BoardLab.net 이용해 주세요.
긴급한 질문이나 유선 연락이 필요할 때에는, 평일의 일과 시간에 한하여 ☏ 1544-7192 / 010-9405-2505 / 박인숙 (보드프리 담당자) 입니다.
현재 추가로 배포를 준비하고 있는 미니툴에 관련된 보드의 리스트는 다음과 같습니다. (보드의 사진이 없는 것은 현재 배포중이 아니고 준비중입니다.)
펑션제네레이터
LCR 메터
저속 오실로스코프
주파수카운터
납땜 인두용 온도조절기
온도계 (K Type, PT100, RTD, NTC)
전력측정기 , 에너지 측정기 (전압,전류,역률,유효전력,무효전력,소비전력 측정)
고해상도 전압계 (0.00001V)
Electroinc load (전자부하)
소음계
조도계
소용량 가변 주파수 전원장치 (45~65Hz/0~240V/외국전원 실험등)
스마트폰의 블루투스로 연결되는 사용하는 전압, 전류, 온도등 데이터 모니터링
간이형 Lock-in 앰프
고전압 전압계 (500KV 이하)
차동프로브 (Differential probe, 오실로스코프에서 높은 전압에 플로팅 되어 있는 신호 측정용)
무료로 배포되었으면 하고 생각하고 계신 보드가 있다면... 새로운 보드의 제작을 건의 하실수 있습니다.
품명 : BL-160 (Wheatstone Bridge Simulator)
가격 : 무료 입니다.
휘스톤브리지 방식의 센서와 관련된 어플리케이션을 할 때 센서를 대신하여 시뮬레이션을 편리하게 해볼수 있는 시뮬레이션 보드입니다.
특별할 것은 없지만 휘스톤브리지 방식의 센서 드라이버의 동작 상태등을 확인할 필요가 있을 때 유용하게 사용될 수 있습니다.
예제는 로드셀을 대신하여 압축과 인장을 모두 시뮬레이션 해볼수 있도록 구성할 것이고, 고정 저항을 가변저항으로 교체하거나 하면 트리밍도 가능 합니다.
물론 회로도의 시정수는 시뮬레이션이 필요한 내용에 따라서 달리 해야 합니다.
품명 : BL-159 (USB to UART)
가격 : 무료 입니다.
USB to UART를 위해서는 일반적으로 FT232를 사용하는데, 사용자도 많고, 호환성도 좋고 그렇지만 가격이 높아서 요즘은 저렴한 부품들을 사용하는 경우가 있습니다.
그렇다고 성능이 떨어지거나 하지 않으며, 그저 낮선 이름의 칩이라서 그런데, 요즘은 저가형으로 CH340을 많이 사용합니다.
CT340G 칩셋을 사용하는 USB TO UART (TTL) 변환보드이며, USB 커넥터는 Micro USB 이고, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.
품명 : BL-157 (High impedance buffer)
가격 : 무료 입니다.
임피던스가 아주 큰 전압을 측정하거나, 스코프를 사용하여 시그널을 모니터링 하는 경우에 이미 테스터기의 내부저항이나 오실로스코프 프로브의 내부저항 영향으로
시그널이 감쇄되거나 사라지거나 측정을 제대로 할 수 없는 경우가 있는데, 이럴때 사용할 수 있는 임피던스 버퍼입니다.
입력 전류는 최대 1pA 이하의 상태로 시그널을 모니터링 할 수 있으며, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.
품명 : BL-158 (USB to A/D converter)
가격 : 무료 입니다.
전압이나 전류, 온도 등등 여러채널의 아날로그 전압을 측정하기 위한 보드인데 측정 결과는 USB 포트를 사용하여 컴퓨터에 연결할 수 있음으로 사용자가 원하는 형태로
데이터 수집장치를 구성하여 사용할 수 있는 장점이 있고, 24Bit 해상도의 A/D 컨버터를 사용하고 있어서 아주 정밀하고, 세밀한 데이터 수집이 가능합니다.
또한 A/D 컨버터 내부에 PGA 가 내장되어 있기 때문에 훨씬더 넓은 입력 범위에 사용할 수 있으며, 자세한 내용은 해당 칩셋의 데이터 시트를 참조 하시기 바랍니다.
품명 : BL-153 (USB to Differential I2C Bus converter)
가격 : 무료 입니다.
특정 센서나 특정 기능을 담당하는 칩을 사용할 때 흔히 I2C 방식의 인터페이스를 사용하는 경우가 있는데, 보드내에서의 I2C 통신이거나 또는 보드와 보드사이에서
I2C 방식의 통신을 사용할 때에는 문제가 없는데, 먼거리에 있는 I2C 방식의 칩과 통신을 할 때, 특히나 속도를 높여서 통신을 할 때에는 간헐적인 통신 오류가
발생하거나 정상적으로 사용할 수 없는 상황이 흔히 발생하게 되는데, 원래부터 I2C는 원거리에서 사용할 목적이 아니어서 그렇습니다.
이럴때에는 Differential I2C를 사용하면 효과적으로 극복할 수 있는데, 이럴때 테스트 용으로 사용할 수 있는 Differential I2C 프로토콜을 USB 방식으로 변환해주는
컨버터 이고, 사용하고 있는 칩셋은 PCA9615 인데, 세부적인 내용은 해당 칩셋의 데이터시트를 참조하시기 바랍니다.
호스트 측은 USB 케이블을 사용하고 Differential I2C 측은 UTP 케이블을 사용할 수 있도록 RJ-45 커넥터를 사용하고 있습니다.
품명 : BL-156 (Load cell driver)
가격 : 무료 입니다.
USB 방식으로 컴퓨터에 연결해서 무게를 측정하는 용도에 사용하는 로드셀 드라이버입니다.
연결하는 로드셀의 종류에 따라서 톤단위나 수킬로, 또는 체중을 측정하는 용도 등등 다양한 용도에 사용할 수 있고, 사용된 칩셋은 해상도가 좋은 HX711입니다.
자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

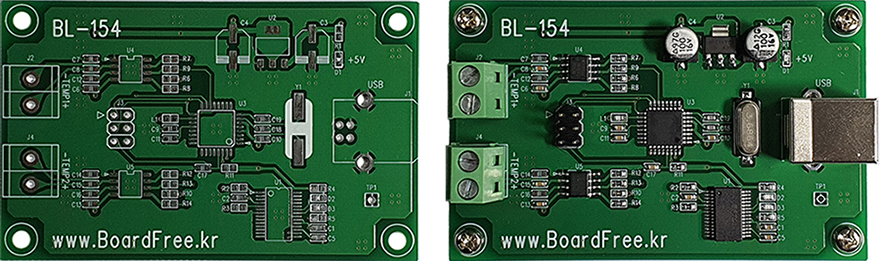

품명 : BL-154 (Thermocouple driver)
가격 : 무료 입니다.
USB 방식으로 컴퓨터에 연결해서 온도를 측정하는 용도에 사용하는 2채널 Thermocouple 드라이버입니다.
회로도를 K 타입을 사용하고 있지만 T, J 등등 다양한 타입의 Thermocouple을 사용할 수 있는 옵션을 제공하는 MAX31855 칩셋을 사용하고 있어서 센서의 선택이
자유로우며, 따라서 1000도에 이르는 높은 온도에서부터 낮은 온도의 상온이나 영하의 영역에서도 폭넓게 사용할 수 있습니다.
자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.
품명 : BL-155 (Thermocouple driver)
가격 : 무료 입니다.
USB 방식으로 컴퓨터에 연결해서 온도를 측정하는 용도에 사용하는 2채널 Thermocouple 드라이버이고, BL-154와 다른 부분은 아이솔레이션 되어 있는 것 입니다.
전선 형태로 노출되어 있는 상태의 Thermocouple을 사용하는 경우, 그리고 센서를 동일한 측정위치 (예, 액체 등)에 사용하는 경우에 필요합니다.
위와 같은 상황에서는 센서간의 절연이 필요하기 때문입니다. 그외의 내용들을 BL-154와 동일 합니다.
품명 : BL-152 (인체 임피던스 모델)
가격 : 무료 입니다.
생체신호 관련한 작업이나 Stimulator, 물리치료용 저주파 치료기 등등 인체(근육, 신경 등)를 부하로 사용하는 전자장치에서 저항을 부하로 사용하면, 실제 상황과 다른데
인체에는 인덕턴스나 캐패시턴스 등이 복합적으로 작용하는 임피던스라서 막연히 저항만으로 부하를 대신하여 실험을 할 수 없는 상황이 있습니다.
이러한 상황에서 의료기나 피부미용 등의 장치에서 사용할 수 있는 인체 임피던스 모델입니다. 실험장치에서 부하로 사용하시면 됨니다.
보드 사진에서 점선표시 오른쪽이 인체모델이고, 그에 추가로 저항부하를 바꿀수 있도록 하여 저항과 인체모델 부하를 점퍼로 선택할 수 있도록 하였습니다.
품명 : BL-151A (2 channel themocouple meter)
가격 : 무료 입니다.
Themocouple을 사용하는 온도계인데, 2채널이고, 절연되어 있는 것이 특징인데, 얇은 전선 스타일의 themocouple을 사용할 때에 금속의
온도를 측정하려는 경우에는 채널간의 절연이 되지 않으면 정상적으로 사용할 수 없는 상황이 있는데, 이런 경우에 사용하면
여러 가지 장점이 있고, 현재 회로는 K type을 사용하는 것으로 작성되어 있으나 사용하고 있는 칩셋(MAX31855)의 타입을 다른 타입으로
선택하시면 E, T 등등 다른 themocouple을 사용할 수 있습니다.
품명 : BL-149 (USB 2 UART)
가격 : 무료 입니다.
USB를 UART(TTL Level) 로 변환 시켜주는 보드인데, 일반적으로는 변환보드가 TX, RX 정도만 사용하는 용도로 만들어지기 때문에 흐름제어에 관계된 핀들은
사용할 수 없는 경우가 많은데, BL-149는 CTS, RTS, DSR, DCD, DTR 등등 UART에 사용하는 모든핀을 사용할 수 있도록 되어 있는 보드입니다.
부품구입을 쉽게 쉽게 할 수 있도록 FT232R 그리고 MAX232 칩으로 구성하였습니다.
품명 : BL-150 (Programmable Clock generator)
가격 : 무료 입니다.
컴퓨터와 USB로 연결하여 3개 채널의 Clock 주파수를 설정하여 출력할 수 있는 Clock generator 보드이며, 주파수의 설정은 2.5Khz~150Mhz 범위입니다.
Clock generator 칩은 Silicon Labs 사의 Si5351를 사용하고 있고, 별도의 전원 입력 없이 컴퓨터와 연결된 USB 포트의 전원을 사용합니다.
자세한 내용은 해당칩셋의 데이터시트를 참조 하시기 바랍니다.
품명 : BL-148 (절연형 USB 2 UART)
가격 : 무료 입니다.
절연형으로 USB를 UART(TTL Level) 로 변환 시켜주는 보드이고, UART 신호외에도 절연된 5V를 사용할 수 있기 때문에 생체신호 등의 측정을 위해 인체에 연결할 때
플로팅된 회로의 사용을 위해서 만들어진 보드이며, BL-514 와 같은 생체신호 측정보드와 함께 응용될 수 있도록 제작 되었습니다.
전원은 5V 입출력의 절연형 DC/DC를 사용하고 있고, IO의 절연은 "실리콘랩스"사의 SI8421를 사용하고 있습니다.
품명 : BL-142 (RS-232C Isolator)
가격 : 무료 입니다.
UART를 사용할 때 전기적으로 절연을 해야 하는 경우가 있는데, 이럴때 사용하는 모듈로, DTR, CTS 등의 핀은 사용하지 않고, TX와 RX만을 사용하는 모듈입니다.
전원은 5V 입출력의 절연형 DC/DC를 사용하고 있고, IO의 절연은 "실리콘랩스"사의 SI8421를 사용하고 있습니다.
품명 : BL-146 (USB TO UART)
가격 : 무료 입니다.
USB TO UART 중에서 크기가 크게 민감하지 않을 때 사용할 수 있는 MCP2200을 사용하는 보드이고, 저렴하면서 설정툴이 잘 되어 있어서 사용하기 편리합니다.
크리스탈을 3.2 X 2.5 크기를 사용하도록 되어 있어서 조립할 때 히터건이 필요 합니다. (사진에서는 5 X 3.5 사이즈의 크리스탈을 사용하였습니다.)
자세한 내용은 해당칩셋의 데이터 시트를 참조해 주세요.
품명 : BL-144A (USB TO UART)
가격 : 무료 입니다.
흔히 USB 포트에서 UART 포트를 만들려면 FT232 종류의 칩셋을 사용하는데, 조립하기 쉬운 펙키지의 FT231을 사용하는 보드 입니다.
자세한 내용은 해당칩셋의 데이터 시트를 참조해 주세요.
품명 : BL-144B (USB TO UART)
가격 : 무료 입니다.
흔히 USB 포트에서 UART 포트를 만들려면 FT232 종류의 칩셋을 사용하는데, 크기가 작아야 하는 상황에서 사용할 수 있는 펙키지의 FT231을 사용하는 보드 입니다.
자세한 내용은 해당칩셋의 데이터 시트를 참조해 주세요.
주의 ~!! 히터건이 없으면 조립 하실수 없으며, 칩의 크기가 작은 것이지 보드가 작은 것은 아니고, 칩의 기능을 사용해 보기 위한 테스트 보드 입니다.
품명 : BL-143A , BL-143B
가격 : 무료입니다.
고압용 전압 디바이더 용도의 보드이고, 패시브 타입의 고전압 프로브를 만들때 사용하는 보드라고 생각 하시면 됨니다.
또한 직류 또는 낮은 주파수의 용도에 사용해야 합니다. (주파수가 높아지면 속도를 빠르기 하기 위해서 분압 저항에 콘덴서를 병렬로 사용 해야 합니다.)
BL-143A 는 무유도 저항 3개가 시리즈로 연결되어 있고, BL-143B에는 TVS 다이오드와 서어지 아레스터, 그리고 저항 3개가 시리즈로 연결되어 있습니다.
사용 하시려는 전압이나 분압의 비율에 맞추어 시정수를 적절히 조정해서 사용 하시면 됨니다.
회로도는 따로 없습니다. (모든 저항은 직렬연결 끝~!!)

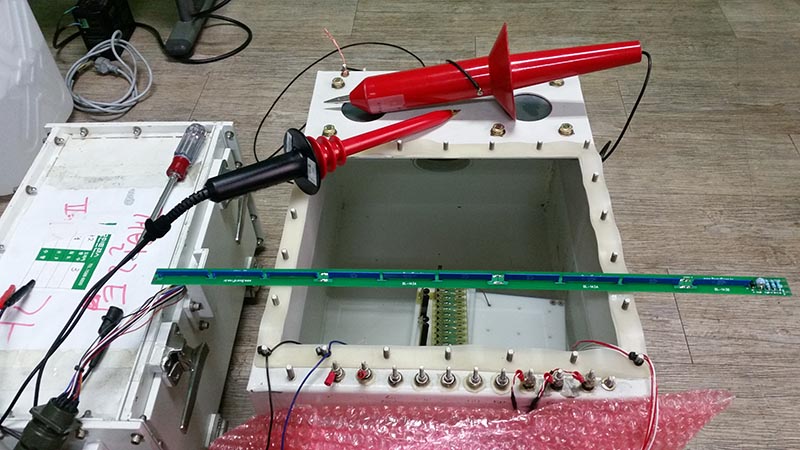

위의 사진에서 처럼 시중에 판매되고 있는 고압 프로브는 대부분 50KV 이하의 제픔인데, 저희가 이번에 산업용 X-Ray 스캐너 프로젝트를 진행하면서 160KV 이상의
전압을 측정하는 고압 프로브가 필요했는데, 기성품은 대부분 50KV 이하로 사용할 수 없어서 보드프리 배포버젼으로 제작을 하게 되었습니다.
BL-143A 3개와 BL-143B 1개를 사용해서 제작했는데, 위의 사진처럼 만들고 최종적으로는 아크릴관에 집어 넣었습니다.
아크릴 관의 내부에는 고전압용의 절연유를 가득 채우고 밀봉하는 방법으로 제작하게 되었고, BL-143A 에는 1Gohm 3개씩, 그리고 BL-143B에는 1Gohm 과
1.0011Mohm을 사용하여 결과적으로는 10000:1 배율의 프로브를 제작하여 사용하였습니다.
품명 : BL-140 (USB TO RS-485)
가격 : 무료입니다.
FTDI 사의 FT232칩을 사용하는 USB TO RS-485 컨버터 보드입니다.
여러개의
보드가 멀티링크로 통신을 하거나 거리가 먼곳의 제어대상과 통신을 해야 하는 경우 등등 RS-485 규격을 사용하게 되는데, PC를 이용하여 디버그를
하거나 간단한 테스트를 하는데 유용한 보드입니다.
BL-140의 제작 예제입니다.
품명 : BL-137 (USB 2 UART)
가격 : 무료 입니다.
흔히 USB 포트에서 UART 포트를 만들려면 FT232 종류의 칩셋을 사용하는데, 크기를 작게 하고 싶고, 저렴해야 한다면 CP2102를 사용하면 좋습니다.
CP2102를 사용하는 변환보드이고, 아두이노용 리셋단자가 있어서... 아두이노 용도로 사용해도 됨니다.
자세한 내용은 해당칩셋의 데이터 시트를 참조해 주세요.
품명 : BL-133 (DC Power supply)
가격 : 무료 입니다.
탁상형 전원장치를 만들수 있는 스위칭 타입의 전원보드 입니다.
LM2576을 사용하며, 출력전압을 0~30V, 출력전류는 0~3A 까지 연속으로 가변할 수 있고, 일반적인 실험실용 전원 처럼 C.V 모드와 C.C 모드가 자동 전환 됨니다.
입력전원은 DC 아답터를 사용하시면 되는데, 24V 아답터라면 23V 정도까지 사용할 수 있고, 프린터용으로 나오는 32V 저렴한 아답터를 사용하시면 좋습니다.
사용하는 OPAMP에 따라서 최대전압이 다른데, LM2902는 26V , LM324 는 32V 로 다르기 때문에 자신의 용도에 맞게 OPAMP를 사용 하셔야 합니다.
제작후에 교정이 필요한데, 외부 전압 볼륨 두 개를 최대에 놓고 (오른쪽 끝) 보드의 V-RANGE 볼륨을 돌려서 필요한 최대 전압을 맞춥니다.
입력전압 보다 큰 전압이 출력 되지는 않습니다, 마찬가지로 전류 볼륨을 최대로 하고, 보드의 C-RANGE를 돌려서 출력 하려는 최대 전류를 설정하는데 이때 주의~!!
전류 최대값을 맞출때는 전류가 흐를수 있도록 출력단자를 단락(쇼트) 시킨 상태에서 (망가지지 않습니다, 쇼트해도 아무일 없습니다.) 최대 전류를 맞춥니다.
BL-133 에 볼륨과 전압계 및 전류계를 연결하는 방법은 아래의 그림을 참조 하시면 됨니다.
회로도의 시정수를 지키지 않으면 전압, 전류의 범위가 달라지거나, 전압과 전류를 안정적으로 조절할수 없거나, 출력에 리플 노이즈가 커질수 있으니 주의 하세요.
아래의 그림처럼 연결할 때에는 "J7" 커넥터는 사용하지 않습니다. (조립하지 않습니다.)
.jpg)
전압과 전류 볼륨, 그리고 램프는 위의 그림과 같이 연결하고, 볼륨의 시정수는 전압과 전류 모두 10Kohm을 사용하고 전압의 Fine 볼륨만 1Kohm을 사용 합니다.
.jpg)
보드의 출력단자부터 외부 출력 단자까지의 배선은 위의 그림처럼 결선 하면 되는데, 전선의 굵기는 출력전류를 고려하여 1.0 SQ 정도 사용 하시면 됨니다.
아날로그 타입의 전압계와 전류계를 사용하지 않고 디지털 타입을 사용 하시려면 BL-135를 추천 합니다. BL-135는 LCD 타입의 전압, 전류계 입니다.

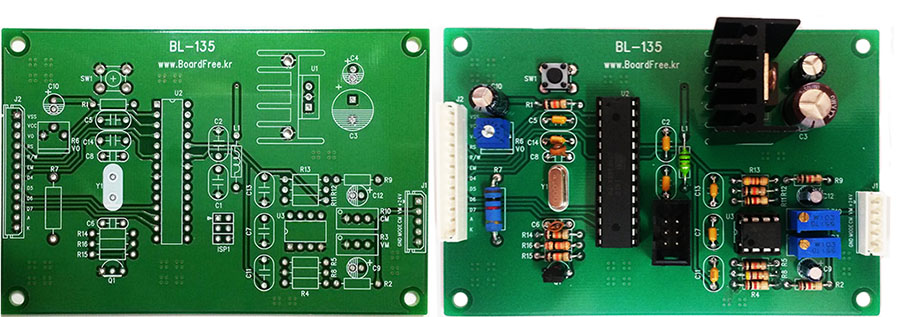

품명 : BL-135 (LCD Voltage and current meter)
가격 : 무료 입니다.
BL-133 과 함께 사용할 수 있는 LCD 타입의 전압, 전류계입니다. (C.V와 C.C 모드를 함께 표시 합니다.)
BL-133 과 J1 커넥터를 1:1 로 연결 하면 온전한 실험실용 탁상 전원 장치로 사용 하실수 있습니다. (BL-135를 사용 하신다면 BL-133에서 램프 커넥터를 생략 합니다.)
LCD는 캐릭터 16문자 2라인 어떤 것을 사용하셔도 됨니다. (LCD 핀중에서 D0~D3을 연결하지 않는 것 외에는 1:1 핀 매핑 됨니다.)
BL-135 역시 제작후에 교정이 필요한데, CM과 VM 볼륨을 돌려서, 표시되는 전압과 전류가 실제 출력되는 전압과 전류와 같아지도록 맞춥니다.
이때 주의~!! BL-133의 교정과 BL-135의 교정은 별개입니다. (BL-133 파워를 먼저 맞추고, 나중에 BL-135 전압, 전류계를 교정 합니다.)
위의 사진은 BL-133 과 BL-135를 사용하여 제작하였으며, 별도로 케이스를 만들어서 풀셋으로 제작한 탁상형 전원 장치입니다. (2층에서 아랫쪽이 BL-133 입니다.)
BL-133, BL-135 은 두 개의 보드를 2층으로 쌓을수 있도록 기구홀이 맞추어져 있어서 작고 귀여운 크기로 탁상형 전원 장치를 만들수 있습니다.
품명 : USB Isolator BL-130
가격 : 무료 입니다.
USB 포트의 전기적인 절연이 필요할 때 사용하는 보드입니다.
예를들면 AC220V를 절연되는 전원장치 없이 트랜스리스로 회로를 구성하는 경우, 프로그램 다운로딩을 위해 컴퓨터와 연결한다면 컴퓨터의 케이스는 AC220V 가
직접 연결되는 상황이 발생하는데, 이러한 용도에서 사용하면 ISP, 메모리, 통신, 기타 주변기기를 절연된 상태로 USB에 연결할 수 있습니다.
품명 : USB TO UART BL-131
가격 : 무료 입니다.
USB에 연결하면, FT232 칩을 통해서 UART를 사용할 수 있는 보드 입니다.
스위치 선택을 통해서 RS-232와 TTL-232를 선택적으로 사용할 수 있고, 엔지니어분들을 위한 범용 UART Terminal 용도로 사용하기 위하여 제작되었습니다.
보드의 회로도와 FT232 드라이버를 아래의 압축파일을 클릭 하시면 내려 받으실수 있습니다.
|
|
UART 터미널 제작 예제 |
제작하실 때에는 보드를 무료로 받아서 회로도를 참조하여 부품을 조립하고, 케이스에 수납하면 되는데 사용된 케이스는 Hammond 사의 1593KBK 입니다.
좀 더 프로패셔널하게(?) 만들려면 케이스 윗면에 프린터로 명판을 인쇄하여 코팅필름과 양면 테이프를 사용하여 부착하면 아래와 같은 모양으로 만들 수 있습니다.
평소에 TTL 쪽에는 5267-3P 콘넥터에 와이어를 연결해서 사용하고, RS-232 쪽에는 D-SUB 까지 연결해 놓고 사용하는데, 상대측 장비와 연결할 때 다이렉트 연결이나
또는 크로스 연결이 필요할 때 쉽게 바꿀 수 있고, 와이어로 연결할 수 있어서 스코프에 연결하거나, 장비간의 케이블 중간에 추가로 연결하여 컴퓨터로 모니터링
하는등의 용도에 사용하고 있는데 너무 편리하고 좋아서 무료로 사용하실 수 있도록 보드를 배포하게 되었습니다.
