보드프리, 시작품제작, 시제품제작, 회로분석, 과제수행, 과제용역, 보드프리, 회로설계, 제품개발, 전자회로, 회로개발, 기술자문, 연구과제, 전자회로개발, 전자제품개발, PCB설계, Artwork, PCB, SMT, 무료ISP, 무료PCB, 샘플PCB, Board Free

특정한 기능을 구현하는 어플리케이션에 사용하는 프로젝트 보드를 무료로 배포하는 페이지입니다.

멋진 졸업작품 제작을 위한 예행연습(?) 이라거나, 입문자용 프로젝트 보드, 논문 작성중 특정 어플리케이션의 실험이 필요할 때등에 사용 합니다.

이런 어플리케이션 보드 하나쯤 나왔으면 좋겠다... 하시는 부분이 있으시면, 보드프리에 새로운 프로젝트 보드를 건의 하실수 있습니다.

보드와 관련된 문의 사항이 있으실 때에는 메일을 pcb@BoardLab.net 이용해 주세요.

긴급한 질문이나 유선 연락이 필요할 때에는, 평일의 일과 시간에 한하여 ☏ 1544-7192 / 010-9405-2505 / 박인숙 (보드프리 담당자) 입니다.

현재 추가로 배포를 준비하고 있는 프로젝트용 보드 리스트는 다음과 같습니다. (보드의 사진이 없는 것은 현재 배포중이 아니고 준비중입니다.)

생육, 생장 모니터링 (온도, 습도, 양액, PH, 조도, 토양수분 등)

터치스크린 (간단하게 텃치 스크린 모니터(LCD)를 사용하는 보드)

온도제어 보드 (히터, 냉동기, 순간온수기, 산업용 보일러, 농사용 보일러, 건조기 등)

단순 목적용 USB 키보드 (UP, DOWN, F1, F2 등등 몇 개의 버튼만 있는 컴퓨터에 연결하는 키보드)

무선충전, 무선전력전송 (핸드폰 무선충전, 움직이는 장치에 전력공급, 대전력 무선전력전송)

IOT (사물인터넷 관련, 스마트폰제어, 스마트플러그, 인터넷을 이용한 원격제어, 원격 모니터링, 환경측정, 온실모니터, 스마트 농장)

피부과 의료기용 RF Generator, 물리치료용 저주파 치료기, 미용기기용(비만관리, 주름개선 등) 저주파 자극기

초음파 (세척기, 가습기, 세라믹 진동자 드라이버, 공진자동제어(수위나 투입량에 따른), 초음파 융착기, 리니어 액추에이터 드라이버)

장력제어기 (텐션콘트롤, EPC, CPC, 파우더 브레이크, 파우더 클러치)

라즈베리파이 대체용 임베디드 보드 (대화면 텃치 LCD 등을 사용할 수 있는 안드로이드나 리눅스 OS가 올려지는)

무료로 배포되었으면 하고 생각하고 계신 보드가 있다면... 새로운 보드의 제작을 건의 하실수 있습니다.

RS-232C 와 RS-485를 변경 해주는 보드인데, 물론 양방향으로 통신이 가능하며, RS-485 어드레스를 선택할 수 있는 00~FF 선택 가능한 스위치가 있습니다.

그외에 사용자용 딥스위치 4폴을 사용할 수 있고, 조립된 사진에 보시면 MAX232 칩이 장착되지 않았는데, 이부분은 RS-232C를 사용할 수도 있고 사진에서 처럼

TTL 레벨의 TTL-232를 사용하는 경우에는 회로도를 참고 하셔서 R5, R6, R10, R13 을 적절하게 변경해서 사용하시면 됩니다.

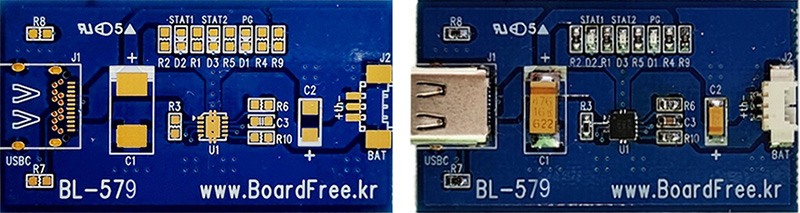

USB-C 타입 커넥터를 입력으로 사용하고 리튬계열 충전지를 연결하여 충전할 수 있는 충전기 보드이며 충전 전류는 최대 1A입니다.

사용되는 칩셋은 BQ24064 이고, 자세한 내용은 해당 칩셋의 데이터시트를 참조하여 주시기 바랍니다.

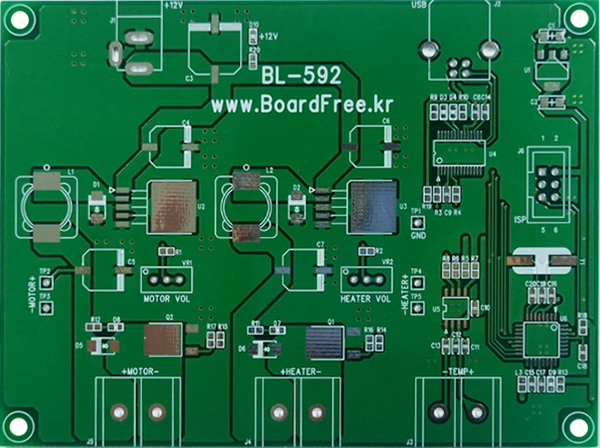

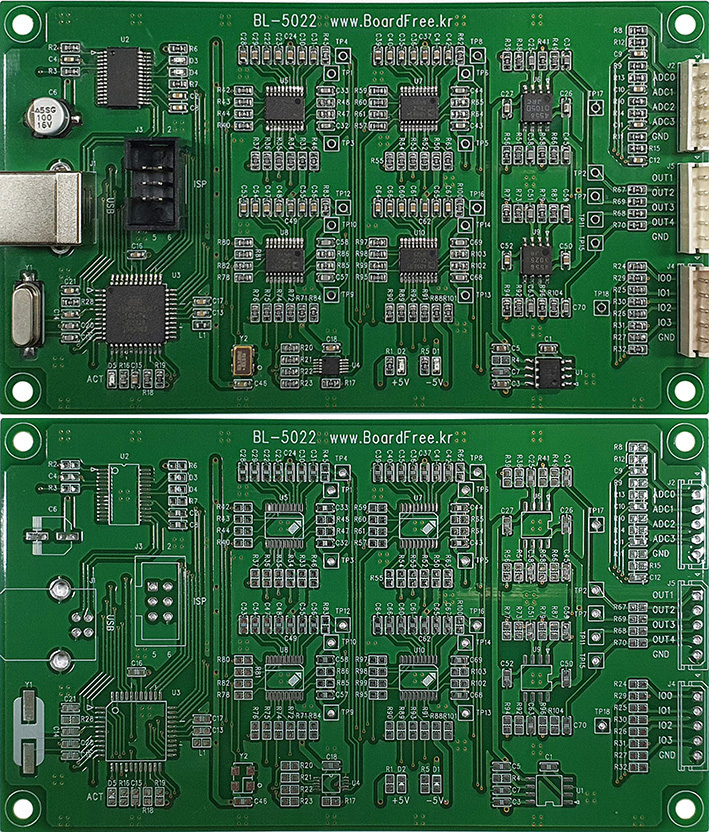

컴퓨터와 USB 포트로 연결하고, 히터와 펌프 또는 모터를 구동하고, 온도센서를 연결할 수 있는 보드인데, 꼭 히터나 모터는 정해진 것은 아니고 전압은 40V 이내에서

설정이 가능하고 전류는 3A 까지 사용할 수 있음으로 휀이나 펌프나 램프 등등 필요에 따라서 부하를 사용 하시면 됩니다.

현재 보드는 화장품 신제품 개발 과정에서 컴퓨터와 연결하여 온도를 모니터 하고 화장품을 가온하고 교반하는 용도에 사용하려고 제작된 보드입니다.

온도센서는 K-Type을 사용하고 있는데, MAX31855K 칩셋을 사용 하시려면 센서에 맞게 달리하여 사용 하셔도 됩니다.

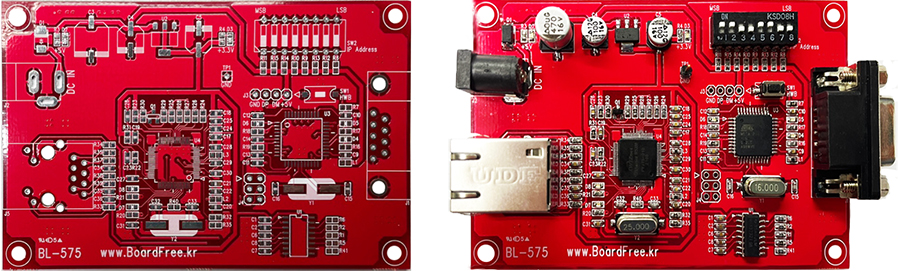

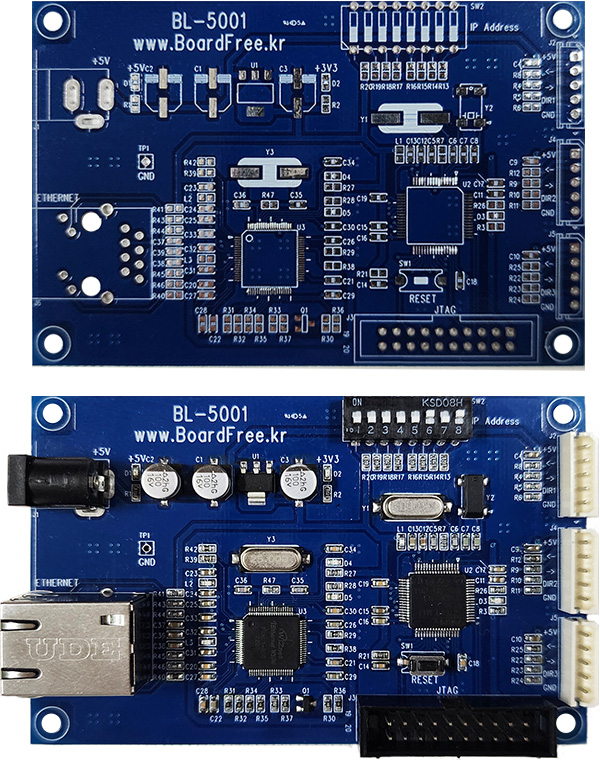

이더넷 시리얼 허브로 사용할 수 있는 보드이고, RJ-45 커넥터를 사용하여 이더넷에 연결하고, UTP, TCP 프로토콜을 사용하여 시리얼 포트와 연결하는 보드입니다.

사용되는 이더넷 칩셋은 W5100을 사용하고 있고, 메인 프로세서는 STM32F103RCT6 이고, 시리얼 포트를 3개까지 사용할 수 있는 커넥터가 있습니다.

IP 어드레스 설정 용도로 사용하기 위한 8bit 딥스위치가 장착 되어 있어서 예로 192.168.0.1~255 이렇게 사설 IP를 설정 할 수 있어서 편리 합니다.

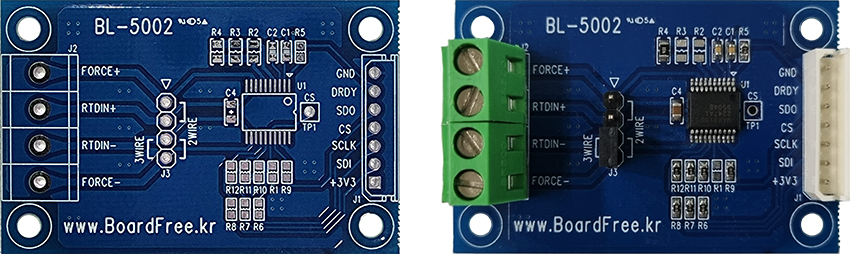

4선식의 RTD 센서를 사용하기 위한 보드로 흔히 PT100, PT1000 이런 센서들을 사용하기 위한 보드인데, 2선식, 3선식, 4선식을 사용할 수 있으나 4선식 기준입니다.

아두이노 보드나 그외의 MCU 보드에서 SPI 방식으로 연결할 수 있고 동작 전압은 3.3V를 사용합니다.

칩셋은 MAX31865 이고, 100ohm~1Kohm 사이의 센서를 사용할 수 있으며, 오차는 0.05% 이고, 자세한 내용은 해당 칩셋의 데이터시트를 참조해 주시기 바랍니다.

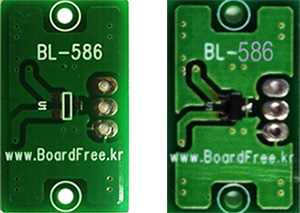

Magnet 센서를 사용할 때 센서를 손으로 잡고 있거나 할 수 없어서 고정을 해야 할 때 사용하는 보드입니다.

사용된 센서는 WSH315-XPCN2 인데, 자계의 세기나 방향이나 감도 등등의 상황에 따라서 호환되는 다양한 센서를 사용할 수 있고, 센서외의 모든 부품은

뒷면에 배치되어 있어서 앞쪽은 오로지 센서로만 사용하도록 되어 있습니다.

자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

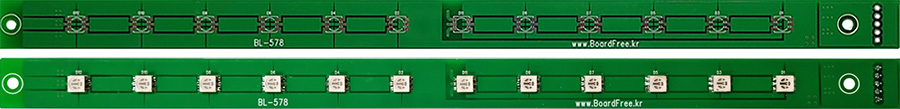

조명용 RGB LED 6개를 직렬로, 6개씩 2열이 병렬로 연결된 구조이고, 동작전압은 24V를 기준으로 하였으며, MCU 또는 아두이노 등으로 PWM 제어할 수 있도록

보드내에 트랜지스터가 장착되어 있어서 PWM 신호만으로 밝게 조명 용도로 사용하실수 있고, LED의 브랜드나 색상에 따라서 약간 비율이 맞지 않을수 있는데

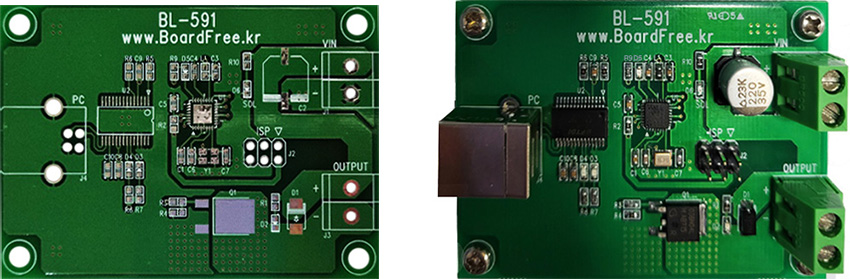

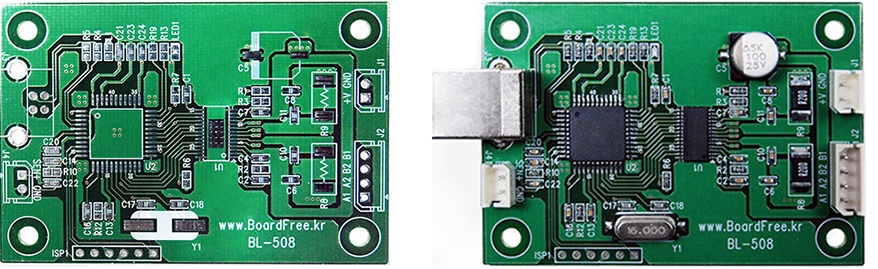

USB 포트를 사용하여 PC를 기반으로 외부에 전등을 ON/OFF 하거나 모터를 제어하거나 등등 PC를 베이스로 외부 장치를 ON/OFF 하기 위한 보드이고

USB 드라이버에는 FT232 칩셋을 사용하였고, MCU는 회로상에는 ATmega8을 사용하였으나 32pin을 사용하는 ATmega 칩셋이면 다른 것을 사용해도 됩니다.

부하로 사용되는 장치에 따라서 콘덴서의 시정수나 FET를 선택해야 할 수 있으며, 현재 예제에서는 솔레노이드를 구동하려는 목적으로 사용하고 있습니다.

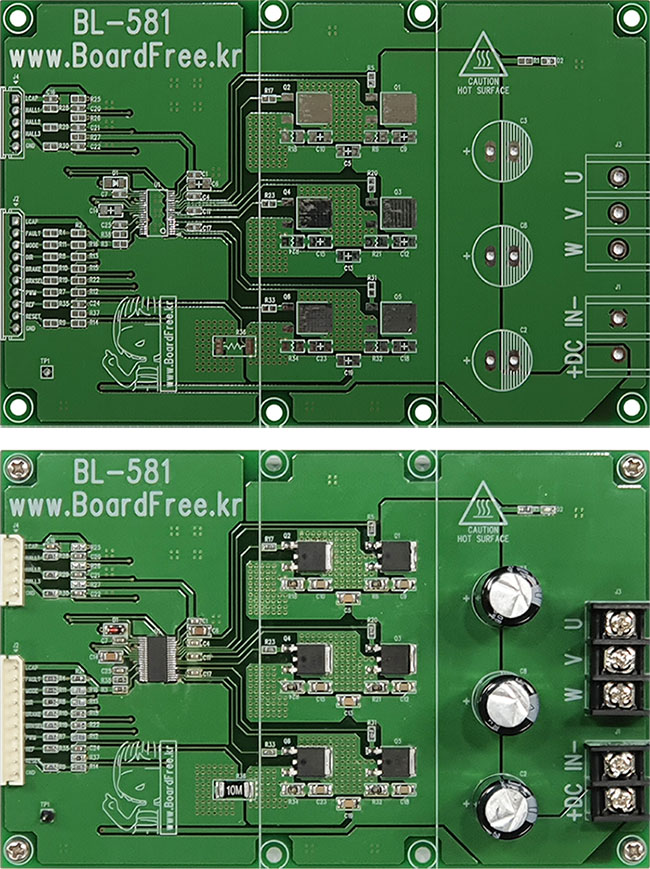

홀센서 방식의 BLDC 모터를 구동하기 위한 드라이버 보드이고, 사용된 칩셋은 A3938이며, 보드에 홀센서와 BLDC 모터 및 전원을 연결하고, 제어 단자에 MCU

또는 기타 제어장치를 연결하고, 명령을 주면 회전속도나 브레이크, 방향 등등 BLDC를 자유롭게 사용할 수 있습니다.

선택한 모터에 맞게 전원을 공급해야 하고, 사용하는 콘덴서나 FET 등을 선택해서 사용해야 하며, 자세한 내용은 칩셋의 데이터시트를 참조 하시기 바랍니다.

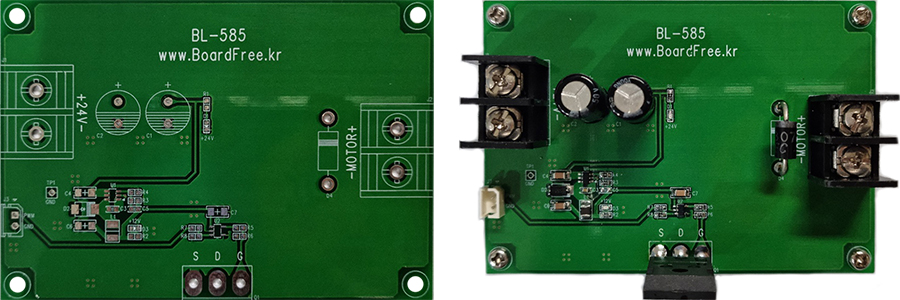

MCU 라거나 아두이노 등등을 사용하여 LED, 모터등을 PWM 으로 제어할 때 용량이 매우 큰 경우가 있거나 별도의 드라이버가 없을 때, 모터가 아주 클때

또는 모터의 전압이 높을 때 등등 제어장치로부터 직접 부하를 제어할 수 없는 상황이 있는데, 이런때 사용하는 PWM 드라이버입니다.

PWM 입력을 받아서 수십A의 부하를 제어할 수 있도록 제작되었고, 내부전원회로와 게이트 드라이버, FET 등으로 구성되어 있고, 사용하는 전류나 전압에 따라서

사용되는 회로의 시정수나 FET등을 적절하게 선택하여 사용해야 하고 필요에 따라서 FET에 방열판을 필요로 할 수 있습니다.

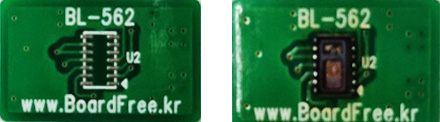

광학식으로 구성되는 산소포화도와 맥박을 측정하는 센서 MAX30101 또는 MAX30102를 사용할 수 있도록 제작된 보드이고, 인체 방향으로 보드를 장착하여

사용하기 때문에 센서를 제외한 모든 부품은 뒷면에 장착이 되어 있습니다.

히터건이 없으면 조립 하실수 없으며, 자세한 내용은 해당칩셋의 데이터시트를 참조 하시기 바랍니다.

2.4Ghz Wireless 어플리케이션에 사용할 목적으로 제작되었고, 특정한 ID에서 송신된 신호를 받아서 스위치로 사용하기 위하여 ID를 설정하는 DIP 스위치가 장착된

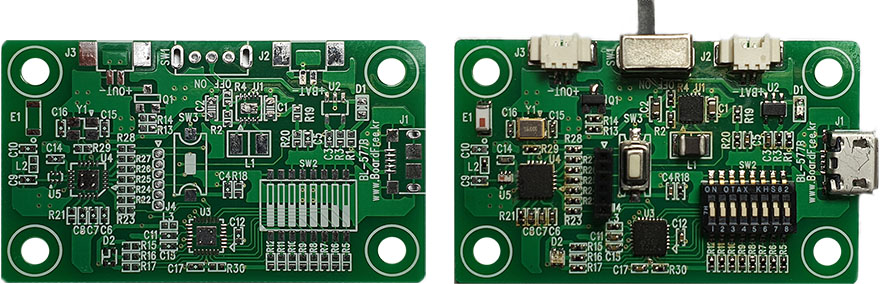

2.4Ghz Wireless 수신기 보드이며, "BL-577B" 와 세트로 사용할 수 있고, 특정 ID의 송신기에서 스위치를 누르면 수신기가 수신하여 오픈 콜렉터 출력으로

스위치를 출력하도록 되어 있습니다. (리튬폴리머 배터리를 사용하도록 설계되어 배터리를 연결하는 단자와 배터리 충전을 위한 USB 충전포트가 있습니다.)

히터건이 없으면 조립 하실수 없으며, 사용된 칩셋은 nRF24L01P 이고, 자세한 내용은 해당칩셋의 데이터시트를 참조 하시기 바랍니다.

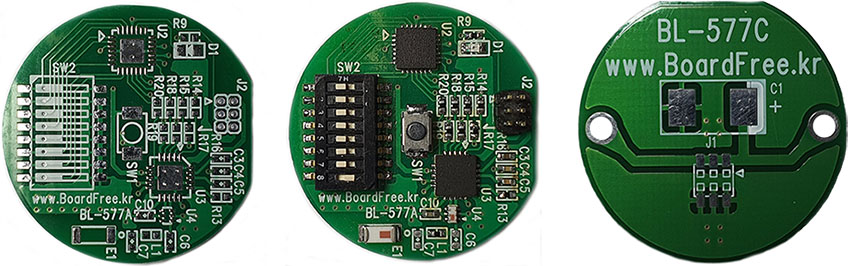

2.4Ghz Wireless 어플리케이션 목적으로 제작된 보드이고, 특정한 ID를 송신하기 위한 목적으로 ID 설정을 위한 DIP 스위치가 장착될 수 있도록 하고 있습니다.

무선 스위치 형태로 사용할 수 있고, 보드의 중앙에 스위치가 있는데, 스위치를 누르면 특정한 ID를 송신하도록 하는 용도입니다.

사용자 프로그램에 따라서 스위치의 사용과 관계없이 특정한 ID와 데이터를 송신하는 등의 용도로 사용하실수 있습니다.

사용된 칩셋은 nRF24L01P 이고, 자세한 내용은 해당칩셋의 데이터시트를 참조 하시기 바랍니다.

"BL-577A" 보드는 단독으로 사용하실 수도 있고 필요에 따라서 "BL-577C" 보드와 헤더소켓으로 결합할 수 있는데 "BL-577C" 는 단순히 동전형 건전지를 위하여

사용되는 보드로 보여지는 사진은 보드의 윗면이고, 아랫면에는 동전형 건전지 소켓을 장착할 수 있으며, 그외에 특별한 기능은 없습니다.

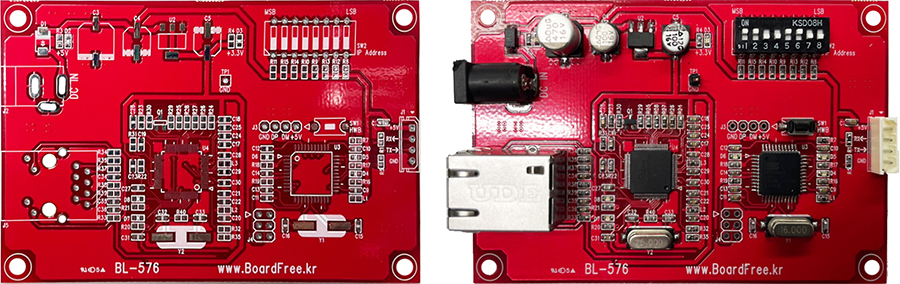

제어장치에 이더넷 기능이 없는 상태에서 이더넷을 사용하여 데이터를 전송하고 싶을 때 기존에 사용하던 UART 등에 쉽게 연결하여 사용할 수 있는 변환보드입니다.

외부에 입력하는 전원도 5V 어댑터를 사용하는 것으로 하였고, 통신연결은 5V와 TX, RX, GND 커넥터로 UART 레벨은 5V입니다.

외부의 MCU와 직결할 수 있으며, 이더넷에 사용하고 있는 칩셋은 W5100 이며, 자세한 내용은 해당 칩셋의 데이터 시트를 참조 하시기 바랍니다.

외부에 입력하는 전원도 5V 어댑터를 사용하는 것으로 하였고, 통신은 시리얼 D-SUB 표준으로 하였기 때문에 임베디드 보드등에서 연결하는 경우에도

유용하게 활용될 수 있으며, 이더넷에 사용하고 있는 칩셋은 W5100 이며, 자세한 내용은 해당 칩셋의 데이터 시트를 참조 하시기 바랍니다.

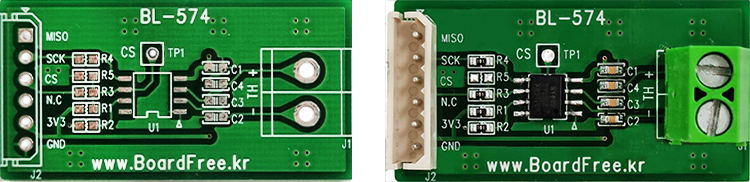

Thermocouple 온도센서를 MCU에서 사용하기 위한 회로이고, Maxim 사의 MAX31855를 사용하고 있는데, 칩의 뒤쪽 옵션에 따라서 "J"타입이나 "T" 타입 등등

다양한 종류의 Thermocouple 온도센서를 동일한 회로에서 칩셋의 옵션만 변경하여 적용할 수 있어서 사용하기 편리합니다.

센서쪽의 콘덴서(C2,3,4)는 특별히 사용환경이 노이즈가 많거나 하는 경우가 아니라면 사용하지 않아도 무방하며, 자세한 내용은 데이터시트를 참조 하시기 바랍니다.

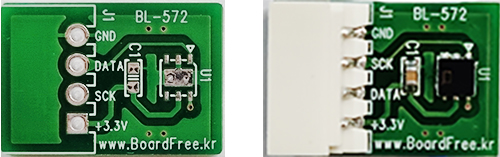

대기(실내)중의 온도와 습도를 측정할 수 있는 센서인데, 습도는 상대습도를 측정하고, 특별히 교정할 필요가 없이 그대로 사용할 수 있는 교정된 온도와 습도를

곧바로 읽어서 사용할 수 있는 장점이 있고, 크기가 매우 작아서 다양한 용도에 사용할 수 있으며, 사용하고 있는 칩셋은 "HPP845E031R4" 입니다.

자세한 내용은 해당칩셋의 매뉴얼을 참조하시고, 히터건이 없는분은 조립하실 수 없습니다.

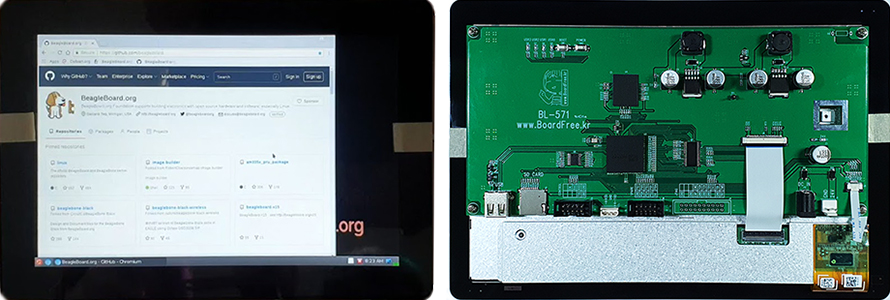

리눅스나 안드로이드를 올릴수 있는 임베디드 보드이며, 코어와 플래시, 램이 하나의 칩으로 집적되어 있는 ARM 프로세서를 사용하고 있는데 OSD3358입니다.

BL-571에 기본으로 장착하고 사용할 수 있는 주변장치는 EMMC 메모리, USB 포트, UART 포트, SD카드, GPIO, 터치 LCD입니다.

동작전압은 DC24V 단일전원을 사용할 수 있고, 전원공급은 직류 어댑터를 직결하거나 커넥터를 공용으로 사용할 수 있도록 하였기 때문에 응용이 쉽습니다.

자세한 내용은 해당칩셋의 매뉴얼을 참조하시고, BGA 납땜 경험이 아주 많은분이 아니면 신청하셔도 동작 시키기 어렵습니다.

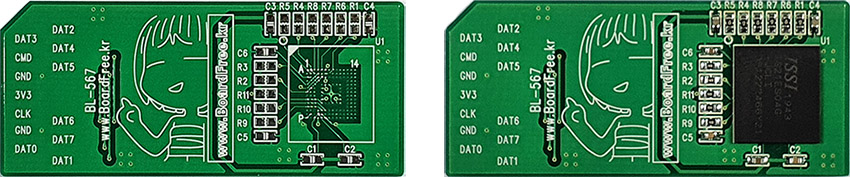

칩형태로 사용할 수 있는 SD 카드인데, 평소에 많은 데이터를 저장해야 하는 어플리케이션에서 SD카드를 사용하는 경우 불편한 상황이 있을 때 사용합니다.

특정한 상황 예를들면 진동이 있거나 습기가 있거나 하는 경우에 SD카드를 소켓에 장착하고 방수 몰딩을 하는 경우에 접촉점이 침습되어 동작할 수 없는데 그와같이

SD카드를 사용해야 하는데 물리적인 신뢰성을 보장할 수 없을 때, 먼저 SD카드처럼 장착하여 테스트하고 이후에는 SMD 형태로 장착할 수 있습니다.

사용하는 칩셋은 IS21ES04G 이고, 용량별로 칩셋을 선택할 수 있으며, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

열풍기가 없거나 BGA 장착 경험이 없으시면 조립 하실 수 없습니다.

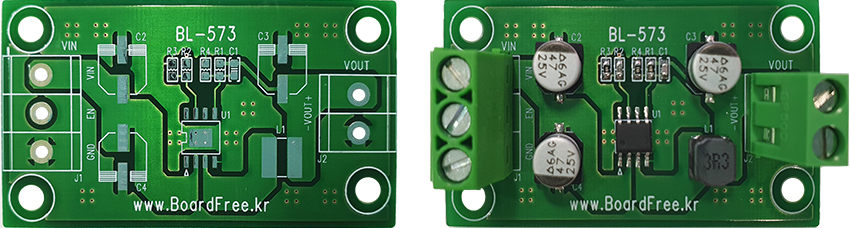

효율이 좋아야 하는 용도에 사용할 수 있는 동기정류 방식의 벅컨버터 용도의 보드이며, 사용하는 칩셋은 PAM2320 으로 출력전류 3A를 지원합니다.

배터리를 사용하는 어플리케이션이나 에너지를 절약해야 하는 상황에서 전압을 변환하는 상황에 효율이 좋은 컨버터가 필요한데 이런 용도에 사용할 수 있습니다.

5V 이하의 동작전원에서 주로 3.3V 또는 1.8V 등의 코어 전원의 비교적 전류소모가 큰 용도에 활용하기 좋습니다.

자세한 내용은 해당 칩셋의 데이터시트를 참조 하시고, 열풍기가 없으면 조립 하실 수 없습니다.

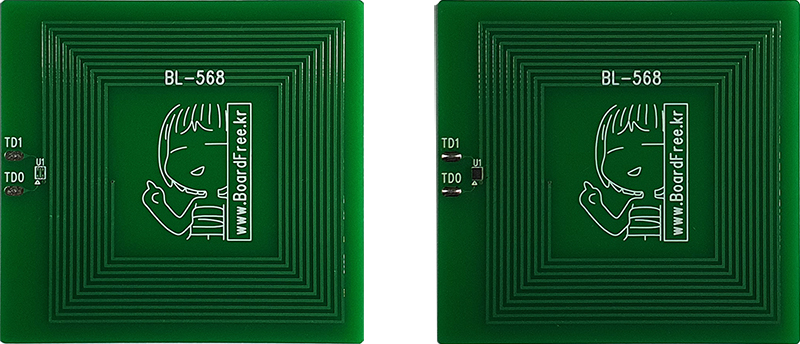

RFID Card 인데, 사원카드 용도 또는 전자엔지니어 같은 경우에는 특정 사물이나 제품을 판독하는 용도에 등등 사용할 수 있는 RFID 카드인데, 보드 형태로 되어 있어서

추후에 크기나 모양을 달리하여 테스트 하실수 있고, 리더는 스마트폰을 사용 하시면 됨니다. (공개된 RFID 관련 앱이 많이 있습니다.)습니다.

히터건을 가지고 있고, BGA 납땜 경험이 충분하신 분들만 신청하시기 바랍니다.

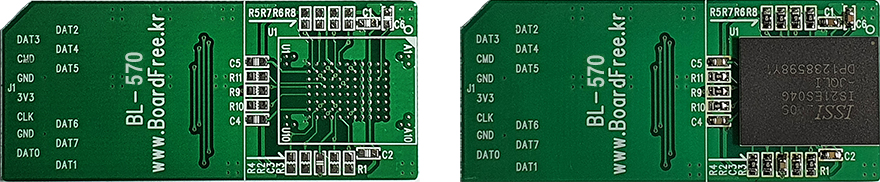

안드로이드 보드를 만들때나 라즈베리파이를 사용할 때 SD카드에 부트 이미지를 사용하여 OS를 동작 시킬때가 있습니다.

그외에도 긴시간동안 센서 데이터를 측정하고 저장할 때, SD 카드를 사용하는 경우가 있는데, 우리가 생각하는 진짜로 그.... SD 카드를 사용하면 장시간 사용하거나

진동이 있는 기계장치등에 사용할 때 문제가 발생하는데, SD 카드를 소켓에 장착하고 사용하는데, 소켓과 SD카드 사이에 기계적인 접촉점이 많은 부분이

마음이 불편할 수 있는데, 칩으로 SD 카드를 구현하여 사용하면 그러한 문제로부터 벗어날 수 있고 신뢰성이 좋은 장치를 만들 수 있습니다.

회로도를 보시면 해당 칩셋을 어떤 것을 사용하는지에 따라서 다양한 용량을 사용할 수 있습니다. (BGA 납땜 경험이 충분하신 분들만 신청하시기 바랍니다.)

특정한 프로젝트에서 가열을 필요로 하는 경우가 있는데, 결로를 방지 하거나 센서를 일정한 온도로 유지하거나 등등 작은 히터가 필요할 때가 있습니다.

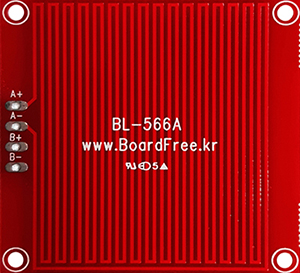

BL-566A는 일정한 공간이나 면적을 가열할 때 사용할 수 있는 히터보드이고, 크기는 40mm X 40mm 이며, 보드의 양면에 동일한 히터가 구성되어 있어서 필요에 따라

직렬이나병렬로 연결하여 사용할 수 있고, 한쪽면을 기준으로 1.5V를 공급하면 1.4A 의 전류가 흐르고 따라서 2.1W 의 열을 발생 시킬수 있습니다.

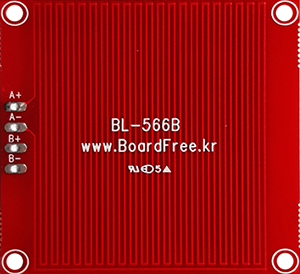

BL-566B는 일정한 공간이나 면적을 가열할 때 사용할 수 있는 히터보드이고, 크기는 40mm X 40mm 이며, 보드의 양면에 동일한 히터가 구성되어 있어서 필요에 따라

직렬이나병렬로 연결하여 사용할 수 있고, 한쪽면을 기준으로 3V를 공급하면 870mA 의 전류가 흐르고 따라서 2.61W 의 열을 발생 시킬수 있습니다.

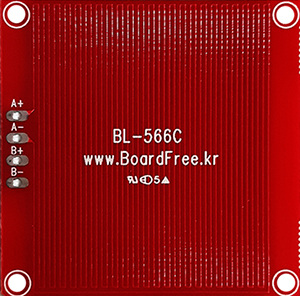

BL-566C는 일정한 공간이나 면적을 가열할 때 사용할 수 있는 히터보드이고, 크기는 40mm X 40mm 이며, 보드의 양면에 동일한 히터가 구성되어 있어서 필요에 따라

직렬이나병렬로 연결하여 사용할 수 있고, 한쪽면을 기준으로 3V를 공급하면 850mA 의 전류가 흐르고 따라서 2.55W 의 열을 발생 시킬수 있습니다.

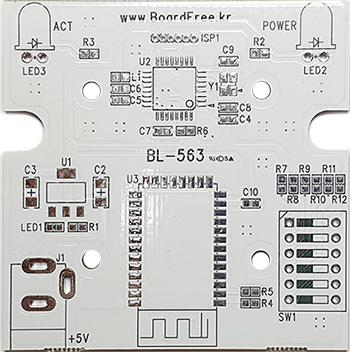

카페 출입문에 비콘 송신기를 설치하고, 카페에 방문하는 고객의 스마트폰에 비콘 신호가 전달 되도록 하여 스마트폰을 이용한 쿠폰이나 광고 등을 전달할 때 필요한

비콘 송신기 보드이며, 딥스위치를 내장하여 특정한 UUID, Major, Minor 등의 ID를 전달하기에 편리하도록 설계 되었습니다.

블루투스 비콘 프로토콜을 사용하기 위하여 모듈을 사용했는데, HM-10 이고, 자세한 내용은 해당 모듈의 데이터시트를 참조 하시기 바랍니다.

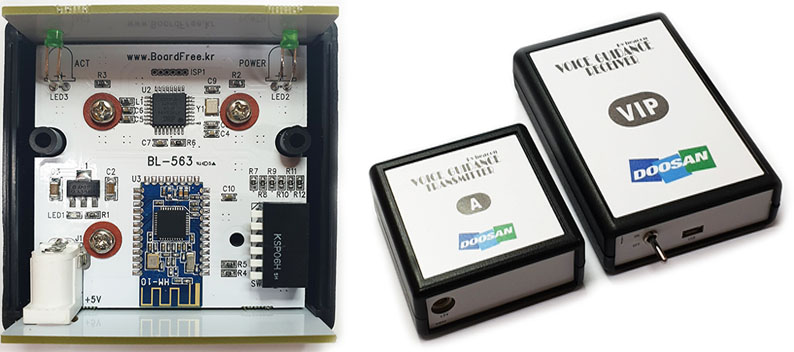

BL-563 보드의 제작 예제인데, 두산전자에서 공장을 방문하는 VIP를 상대로 공정마다 공정을 설명하는 다른 음성안내를 자동으로 전달하는 장치에 사용되었습니다.

각각의 공정에 비콘 송신기를 설치하는데, 송신기 ID를 각각 다르게 설정하고, 수신기내에 음성안내 회로를 넣어서 구현하였습니다.

Nand Flash 메모리를 사용하는 mp3 플레이어이고, 현재 상태 그대로 mp3 플레이어로 사용하는데, 전혀 문제가 없습니다.

일반적으로 인터넷에 있는 mp3 플레이어는 SD카드를 사용하거나 SPI방식의 Flash를 사용하는데, BL-548B는 Nand Flash를 사용하는 것이 특징입니다.

USB를 컴퓨터와 연결하면 USB 메모리처럼 저장장치로 인식하며, 사용된 칩셋은 VS1000 이고, 자세한 내용은 해당칩셋의 데이터시트를 참조 하시기 바랍니다.

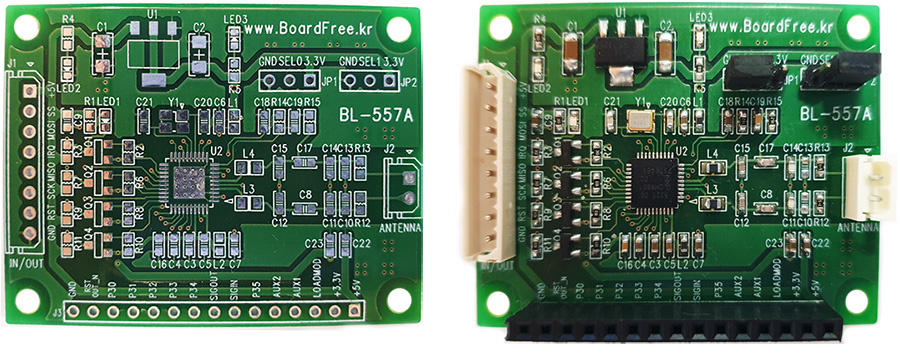

NFC 방식의 카드나 키, 스마트폰 등의 장치와 통신을 하기 위한 보드이며, 칩셋은 NXP Semiconductors 사의 PN532입니다.

PN532 는 내부에 80C51 코어를 포함하여 NFC 장치를 사용하기 위한 모든 회로가 내장되어 있어서 사용하기 쉽고. 인터넷상에 예제가 많아서 활용하기 쉽습니다.

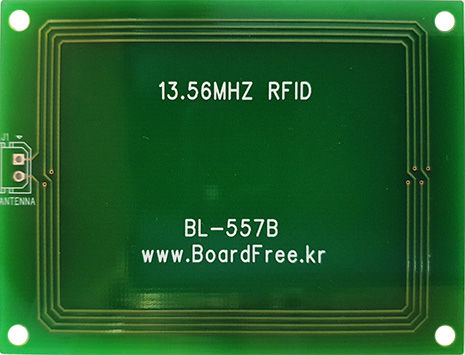

NFC 방식의 카드나 키, 스마트폰 등의 장치와 통신을 하기 위한 안테나 보드입니다. BL-557A 와 함께 사용할 수 있도록 제작되었으나, 꼭 BL-557A 가 아니어도

표준규격을 따르는 NFC 장치에 안테나로 사용할 수 있습니다. 크기는 PCB 기준으로 55mm X 70mm 입니다.

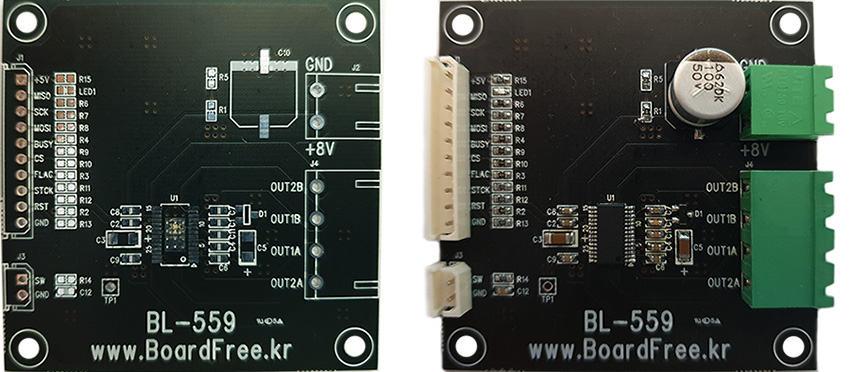

SPI 방식으로 제어되는 스텝모터 드라이버인데, 마이크로 스텝 (1/128 step)으로 정밀하게 제어할 수 있으며, 5V 제어 전원외에 별도로 모터용 전원 단자가 있어서

넓은 범위(8~45V)의 스텝 모터에 대응할 수 있고, 스텝모터 사용에 필요한 대부분의 기능이 칩에 내장되어 있어서 사용자가 특별히 소프트웨어에 많은 노력을

하지 않아도 스텝모터를 섬세하고 다채롭게 제어 할 수 있는 L6740 칩셋을 사용하고 있으며, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

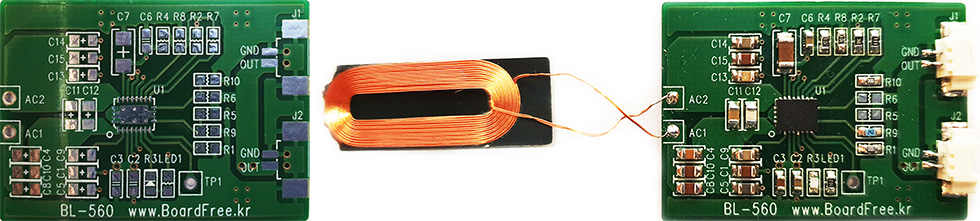

스마트폰 무선충전 패드 위에 올려 놓으면 배터리를 충전하여 사용하거나 동시에 5V의 전원을 사용할 수 있는 무선충전 수신기입니다.

외부에 별도의 수신코일을 사용할 수 있으며, 충전 코일은 BQ51013B 의 데이터시트를 참고하여 선택하시면 되는데, 스마트폰 무선 충전용으로 판매되는 대부분의

상용 충전코일과 호환하여 사용할 수 있으며 자세한 내용은 해당 칩셋의 데이터 시트를 참조 하시기 바랍니다.

스마트폰 무선충전 패드 위에 올려 놓으면 스탠드나 수유등으로 사용할 수 있는 무선충전 수신 램프인데, 배터리가 없는 형태로 충전패드 위에 올려 놓으면

램프가 켜지고, 패드 위에서 내려 놓으면 램프가 꺼지는 단순 기능의 무선충전 수신 램프 보드입니다.

보드의 윗면은 수신회로와 램프가 있고, 보드의 아랫면에는 수신코일이 구성되어 있어서 별도의 무선충전 수신용 코일을 사용하지 않아도 됨니다.

사용된 칩셋은 BQ51013B 이고, 자세한 내용은 해당 칩셋 제조사의 데이터시트를 참조 하시기 바랍니다.

주의 사항이 있는데, 거의 대부분의 상용 무선충전 패드와 호환이 되지만, 램프를 너무 약하게 켜지게 하는 경우, 전류 소모량이 작아서 충전 패드의 입장에서는

스마트폰이 충전이 완료된 것으로 판단하여 잠깐 켜져 있다가 꺼져 버리는 (패드가 무선으로 전력을 보내지 않고 차단해 버리는) 상황이 있습니다.

이때에는 램프를 밝게 켜지게 하여 전력 소모를 늘려야 합니다.

램프를 밝게 하고 싶지 않은 경우에는 회로도에서 +5V와 GND 사이에 적정 용량의 저항을 추가하여 전력소모를 늘리면 됨니다.

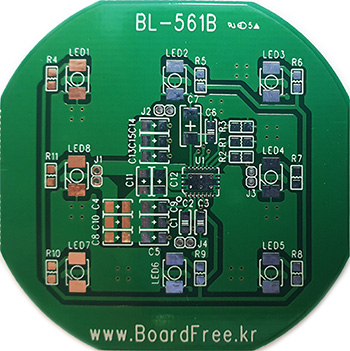

품명 : BL-561B (무선충전 패드용 램프, 스탠드, 수유등 / PCB 반대면에 코일이 없는 타입)

자세한 내용은 BL-561A를 참조 하시고 BL-561B는 BL-561A와 똑같은데 PCB 밑면에 코일이 없는 타입이며, 그외의 내용은 BL-561A와 동일 합니다.

외부에 임의의 형태로 제작된 별도의 코일을 사용하려는 용도에서는 BL-561B를 사용합니다.

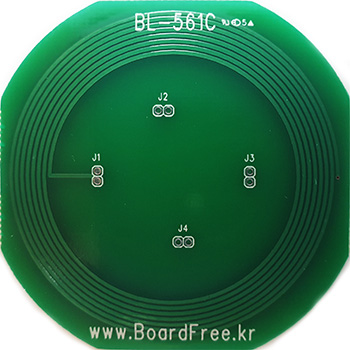

WPC(세계무선충전협회)에서 표준화하여 사용하고 있는 Qi를 지원하는 코일로 주변에서 흔히 볼수 있는 스마트폰용 무선충전 패드에서 무선으로 전원을 받는 용도에

사용할 수 있는 무선충전 수신 코일이며, 사용 예제로는 BL-561A와 BL-561B를 참조 하시기 바랍니다.

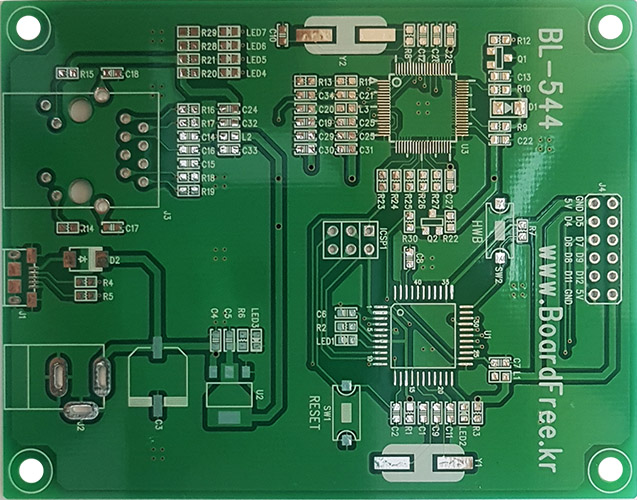

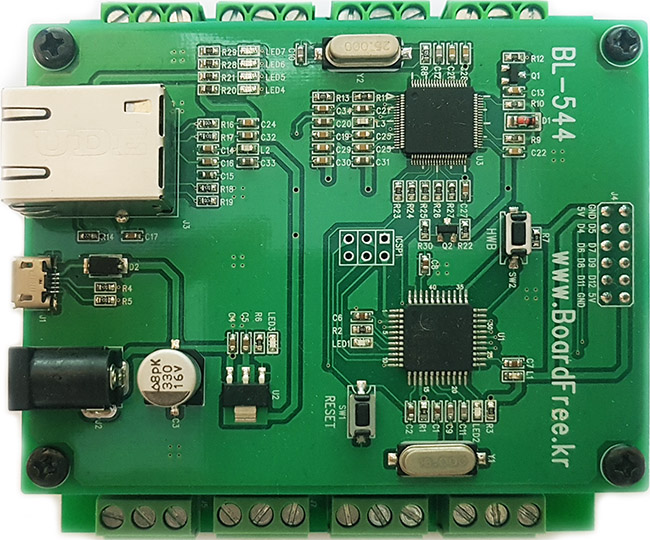

아두이노를 베이스로 사용할 수 있는데 아두이노 보드와 이더넷 쉴드(W5100)가 하나의 보드로 먼들어졌다고 생각하시면 됩니다.

GPIO를 사용하기 위해서 D4~D12까지 헤더소켓으로 나와 있는데, 자세한 내용은 회로도를 참고 하시고, BL-544 보드와 함께 BL-545 보드를 결합해서 사용하시면

전등을 꺼고, 켜거나 모터를 구동하거나 등등 IOT를 위한 보드로 활용이 가능하도록 최적화 되었습니다.

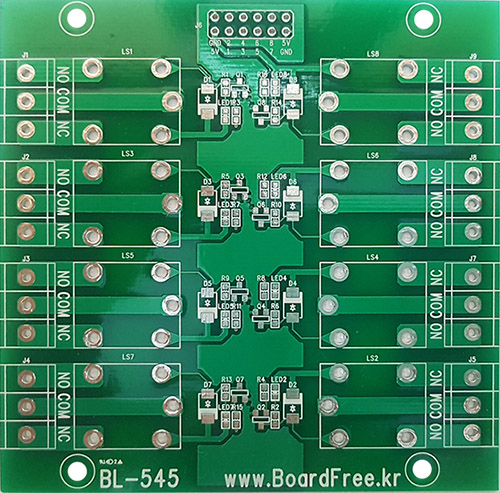

아두이노를 베이스로 사용할 수 있는데 IOT 용도의 BL-544 의 GPIO에 릴레이를 연결해주는 보드이며, BL-544의 헤더소켓과 연결되어 릴레이를 구동합니다.

타 전기장치 등과 제어동작의 호환을 위하여 릴레이의 출력은 Dry contact 로 연결되어 있고, A접점과 B접점을 사용할 수 있도록 C접점 형태로 단자에 연결됨니다.

단자는 AC220V 등을 사용할 때 배선이 편리 하도록 스크류 단자를 사용하였습니다.

BL-544와 BL-545를 조립하여 결합된 형태를 보여주는 예제입니다.

BL-544와 BL-545를 사용하면 아두이노를 베이스로 사물인터넷 제어를 쉽게 하실수 있으며, 프로그램 업로드를 위해서는 스마트폰에 흔히 사용하는 Micro USB를

사용하여 아두이노 스케치에서 프로그램 하실수 있고, 이더넷을 연결하면 IOT 장치로 사용하실수 있습니다.

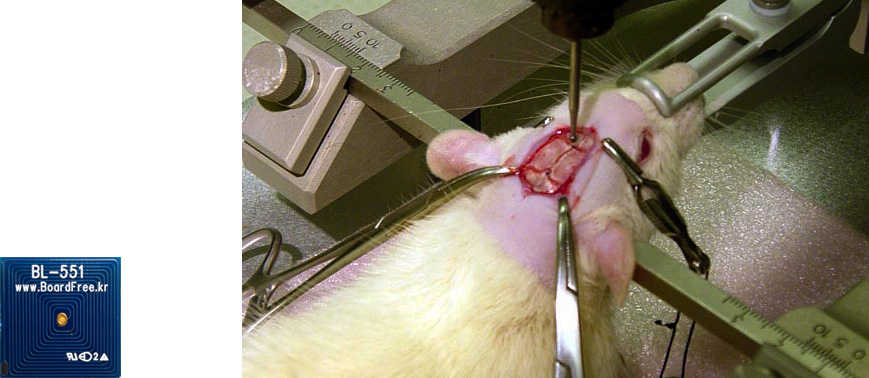

생쥐의 머리에 생체칩과 통신칩을 집어 넣고, 장기간 동작 시키기 위하여 주기적으로 충전을 하기 위한 무선충전 시스템에 적용했던 충전용 수신코일입니다.

크기는 18X18mm 크기로 중간에 중성점이 있어서, 다양한 조건과 용도에서 활용할 수 있는 장점이 있습니다.

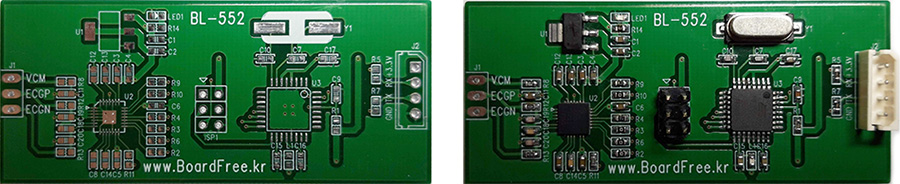

싱글채널의 바이오 신호를 측정하는 용도에 사용할 수 있으며, 근전도, 심전도 등등 다양한 바이오 신호의 계측에 사용될 수 있습니다.

사용하고 있는 칩셋은 MAX30003 인데 일반적으로는 몸에 패치형태로 붙여서 생체신호를 측정하는 용도에 사용되고, 크기도 작고 저전력으로 구동할 수 있는 장점이 있습니다.

자세한 사용방법은 해당칩셋의 데이터시트를 참조 하시기 바랍니다.

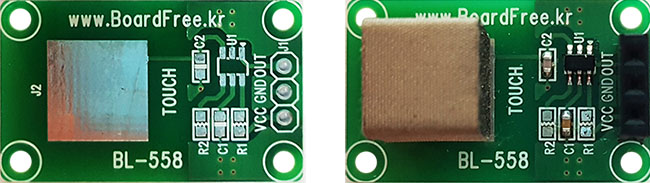

텃치 스위치를 사용하기 위한 모듈인데, 텃치 위치는 사진에서 처럼 도전성 스펀지를 사용해도 되고, 뒷면을 곧바로 텃치 스위치로 사용해도 됨니다.

사용된 정전용량 텃치칩은 TTP223 이고, 자세한 사용방법은 해당칩셋의 데이터시트를 참조 하시기 바랍니다.

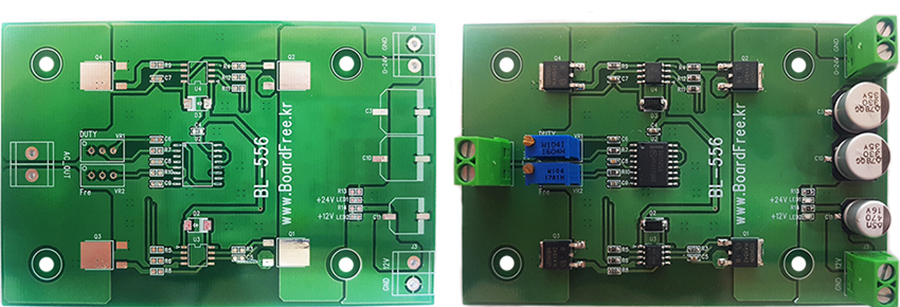

다용도로 사용하기 위한 풀브리지 드라이버 회로인데, 주파수와 듀티를 볼륨으로 조정할 수 있고, 동작전원은 12V 인데, 풀브리지에 공급하는 전압은 외부에서

동작전원과 별도로 입력할 수 있도록 되어 있어서 다양하게 활용할 수 있으며, PWM 신호는 SG3525를 사용하고 있고, FET 드라이버는 IR2101입니다.

코일이나 트랜스, 교류모터, 초음파 진동자 등 다양한 부하를 구동하는 용도에 사용합니다.

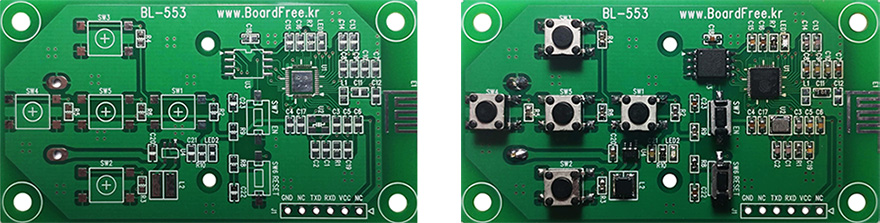

ESP32 칩셋을 사용하기 위한 개발보드로서 ESP32는 2.4Ghz 대역을 사용하는 WI-FI 또는 Bluetooth 용도에 모두 사용할 수 SOC입니다.

BL-553은 WI-FI 또는 Bluetooth 기능이 필요한 제품 개발시 사용할 수 있도록 구성하였으며, 상,하,좌,우,엔터 기능이 있는 Bluetooth 키보드 제작을 기준으로 설계

하였는데, PCB에 패턴 안테나를 구성하였고, 사용자에 따라서는 다양한 용도에 활용될 수 있을 것입니다. (와이파이모듈, 블루투스모듈, 마우스 등등)

히터건이 없으면 조립하실 수 없으니 신청하실때 신중해 주시고, 자세한 내용은 해당 칩셋 제조사에서 배포하는 데이터시트를 참조하시기 바랍니다.

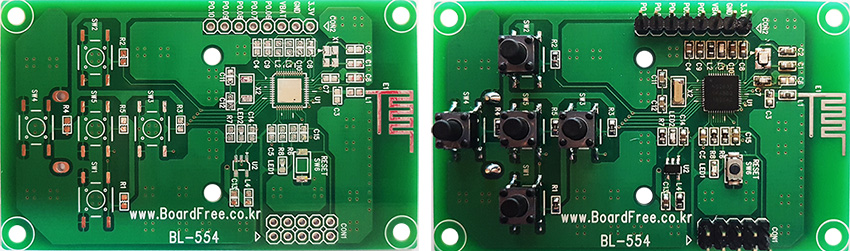

Nordic Semiconductor 사의 NRF52832 칩셋을 사용하기 위한 개발보드로서 NRF52832는 BLE 가 지원되는 멀티프로토콜의 Bluetooth SOC입니다.

BL-554 Bluetooth 기능이 필요한 제품 개발시 사용할 수 있도록 구성하였으며, 상,하,좌,우,엔터 기능이 있는 Bluetooth 키보드 또는 마우스 제작을 기준으로 설계

하였는데, PCB에 패턴 안테나를 구성하였고, 사용자에 따라서는 다양한 용도에 활용될 수 있을 것입니다.

히터건이 없으면 조립하실 수 없으니 신청하실때 신중해 주시고, 자세한 내용은 해당 칩셋 제조사에서 배포하는 데이터시트를 참조하시기 바랍니다.

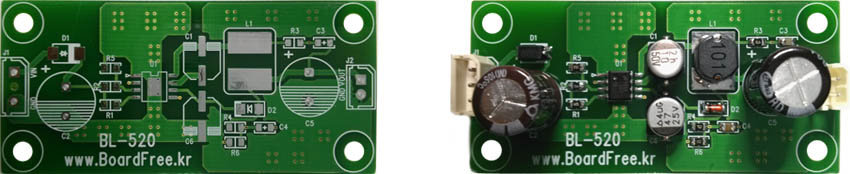

외부에 FET를 부착하는 타입의 Boost converter 제어기 MAX1771을 사용하는 보드입니다.

스위칭 주파수는 300Khz 이며, 외부 입력은 2~17V로 넓은편이고, 출력전압은 12V까지인데, R5를 조정하면 되고, 현재 시정수는 5V 로 설정된 상태입니다.

자세한 사용방법은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

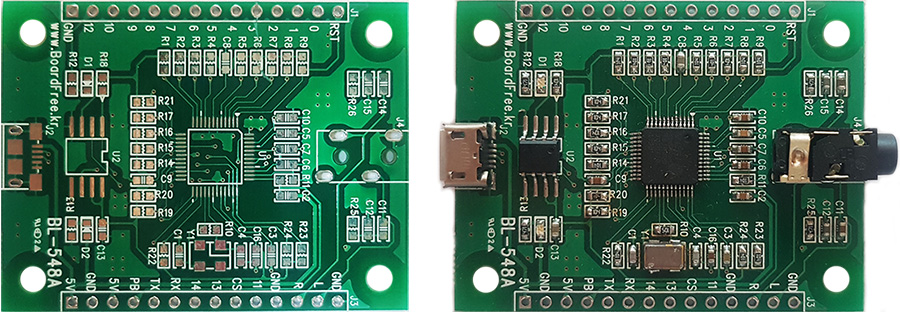

컴퓨터에 연결하면 USB 저장장치로 사용할 수도 있고, 저장된 음원을 스탠드얼론으로 재생할 수도 있고, 컴퓨터 음원을 사운드카드 처럼 재생할 수도 있습니다.

그외에도 외부 스위치 동작으로 특정한 음원을 재생할 수도 있고, UART 통신을 이용하여 특정 음원을 재생할 수 있는 다용도의 음원을 재생하는(플레이) 보드입니다.

사용되는 칩셋은 VS1000 이며, 자세한 사용방법은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

처음 제작을 했을 때 Flash memory를 칩셋에서 사용할 수 있도록 포맷을 해야 하는데, 해당칩셋의 어플레케이션 노트와 칩제조사의 홈페이지를 참조 하시기 바랍니다.

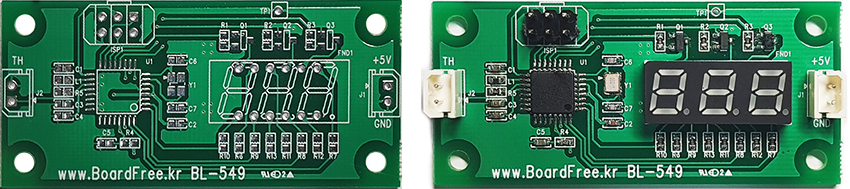

사용하시는 Thermistor 의 저항에 따라서 R5 시정수를 조정하셔야 하고, 예제는 10Kohm을 기준으로 하였으며, 예제에서 사용하는 Thermistor는 NTC-103F397 입니다.

프로그램 작업을 하실때는 베타값을 반영해야 하는데, 예제에서 사용하는 Thermistor가 아니면 온도표시의 선형성이 달라질 수 있습니다.

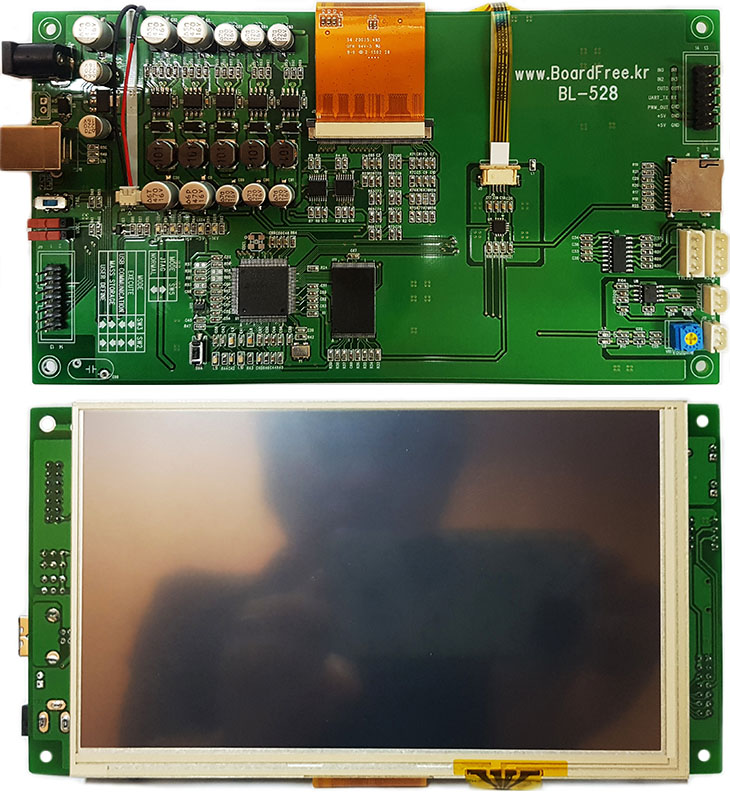

국내 칩제조사인 "AD Chips"사의 "D16MF512"를 사용하는 LCD 컨트롤러이고, LCD제어 외에 SD카드 드라이버와 Voice codec을 지원하여 음성등 소리를 낼수 있고

보드에는 몇 개의 GPIO를 사용할 수 있도록 하였으며, 텃치 LCD를 사용하는 유저 인터페이스의 제어기로 사용하는 것을 전제로 보드를 설계 하였습니다.

텃치관련 칩 때문에 히터건이 없으면 조립 하실 수 없습니다.

BL-528 은 기본 펌웨어를 제공하지 않습니다. 기본 테스트 프로그램을 작성하여 동작 테스트는 마쳤으나 기능이 워낙 많은 칩셋이고, 사용하는 LCD에 따라서 설정도

달리해야 하는 등등 사용자가 해당 데이터시트를 충분히 검토하고 사용 하셔야 하는 보드의 특성상 펌웨어를 제공하지 않습니다.

칩제조사의 홈페이지에는 다양한 예제와 라이브러리 등이 올려져 있기 때문에 참조 하실 자료들이 많습니다.

전원 용량이 큰 벅 컨버터에서는 효율이 중요하게 작용하는데, 이때 동기 정류 방식의 컨버터를 사용하면 효율면에서 유리한 부분이 많게 됨니다.

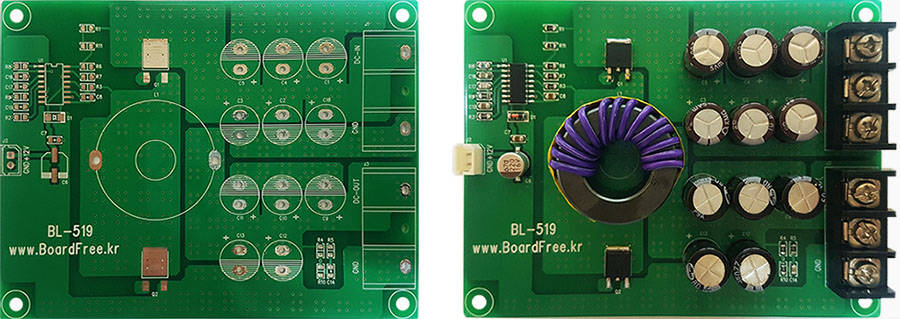

또한 BL-519는 스위칭 역할을 하는 FET와 동기 정류 용도의 FET를 외부에 부착하기 때문에 높은 전압과 큰 전류를 필요로 하는 전원을 만들때 좋습니다.

사용하는 칩셋은 NCP1034이며, 자세한 사용방법은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

무선충전 수신기 코일 구동용 보드인데, BL-509, BL-535 등의 코일을 사용하셔도 되고, 코일을 직접 만들어서 사용 하셔도 됨니다.

주의하실 내용은 코일과 공진할 수 있도록 사용하시는 코일에 맞게 C3, C4를 조정 하셔야 하며, BL-536은 무선수신 회로와 배터리 충전 회로를 포함하고 있습니다.

무선으로 에너지만 수신하는 부분만 필요하다면 C2, C3, C4, D1, D3 부분만 조랍하시고 사용하면 됨니다.

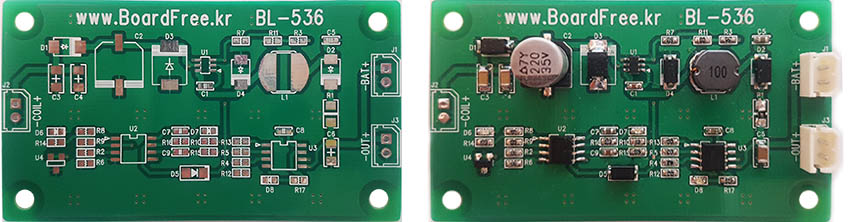

U2A는 무선전력이 수신되었을 때 D6 LED를 사용하여 수신중이라는 것을 표시하고, 충전칩을 Active 상태로 만듭니다. (수신 전압에 따라서 시정수 조절 필요)

U2B는 배터리를 정전류 방식으로 충전하는 회로이며, 충전전류와 배터리 전압에 따라서 시정수 조정이 필요 합니다. (U3A는 전류검출입니다.)

D7 은 충전중을 표시하는 LED 인데, 충전전류 설정을 위해서 시정수 조정이 필요 합니다.

U3B는 1Cell 리튬전지를 확인하는 용도인데, D8과 함께 사용하시는 용도에 따라서 필요성이 없을 수 있습니다.

AOZ1282는 충전전압과 전류를 조절하는 Buck 타입의 전원장치 입니다.

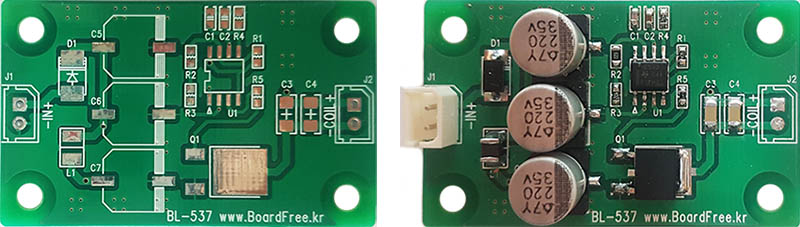

무선충전 송신기 코일 구동용 보드인데, BL-509, BL-535 등의 코일을 사용하셔도 되고, 코일을 직접 만들어서 사용 하셔도 됨니다.

주의하실 내용은 코일에 맞게 공진주파수를 조정해서 사용하셔야 하는데 주파수를 쉽게 바꿀수 있도록 인터넷에 자료가 많은 NE555 발진기 칩을 사용하고 있습니다.

사용하시는 코일과 공진할 수 있도록 사용하시는 코일과 주파수에 맞게 C3, C4를 조정 하셔야 합니다.

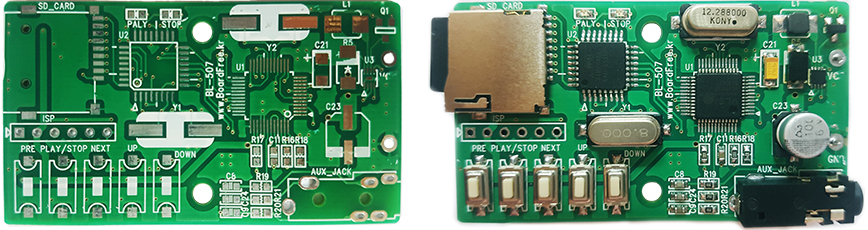

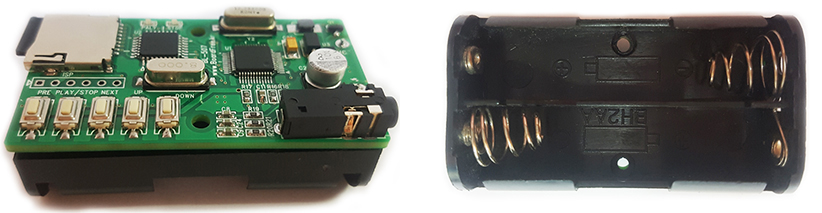

휴대용 MP3 모듈로 사용할 수 있는 보드인데, 물론 휴대용으로 사용하라는 의미는 아니고, MicroSD 카드의 mp3 파일을 재생하는 용도에 사용 하려는 보드입니다.

코덱은 VS1003을 사용하고 있으며, 제어는 ATmega8을 사용하여 씸플하게 동작 합니다.

프로그램 관련 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시고, 동작 확인을 위한 예제 HEX 파일을 업로드 하시면 기본적인 mp3 플레이어로 동작 합니다.

이때 SD카드는 FAT32 포맷이어야 하고, 파일은 루트에 "MP3_FILE" 폴더를 만들고 폴더안에 mp3 파일을 올려 놓으면 됨니다.

위의 사진은 제작 예제인데, 크기를 AA 건전지 2개를 사용하는 전지홀더를 기준으로 보드를 만들었기 때문에 위의 사진과 같은 홀더를 사용하시면 좋습니다.

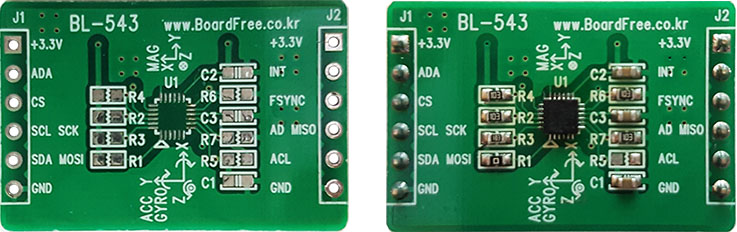

드론이나 로봇의 자세를 교정하는 용도에 흔히 사용하는 "MPU9250"을 사용하기 위한 모듈로 아두이노에서 사용하고 있어서 인터넷에 예제들이 많이 있습니다.

Gyroscope, Accelerometer 등을 일반적인 MCU 모듈에서 테스트 하거나 브레그 보드등에 장착하여 활용 할 수 있도록 헤더핀을 사용하여 연결합니다.

프로그램 관련 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

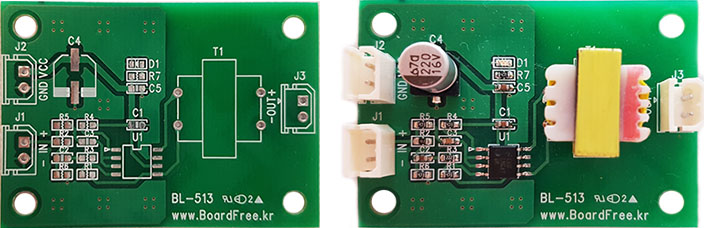

LM4876 은 Boomer 방식의 1.1W 오디오 앰프인데, 2.0V부터 5.5V 사이에서 동작하는 일반적인 오디오 앰프입니다.

그런데 피에조 스피커를 구동하려면, 수십V 또는 스피커에 따라서 100V 이상의 출력전압이 필요한 경우가 있는데, 이런때 사용하려는 목적으로 만든 앰프입니다.

트랜스포머를 사용하여 오디오 신호를 피에조에 맞게 승압하기 위한 용도이며, 사용 하시려는 피에조 스피커에 맞게 트랜스 권선비를 다르게 해야 합니다.

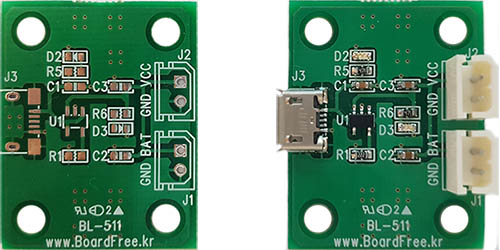

일반적인 스마트폰 충전에 사용하는 Micro USB를 사용하여 리튬계열 충전지(1 cell)를 충전하는 보드입니다.

사용하는 칩셋은 MCP73612 이고, 충전전류는 50~500mA 사이에서 설정이 가능한데, R1 저항에 따라서 충전되는 전류를 설정할 수 있습니다.

두 개의 출력단자는 병렬로 연결되어 있는데, 한쪽은 배터리를 연결하고, 나머지는 배터리 전원을 사용하는 부하에 연결 하는 용도입니다.

자세한 사용방법은 해당 칩셋의 데이터시트를 참조 하시고, 높은 수준에서 배터리를 절약해야 한다면, 배터리 단자에 연결된 D3 LED를 사용하지 않아야 합니다.

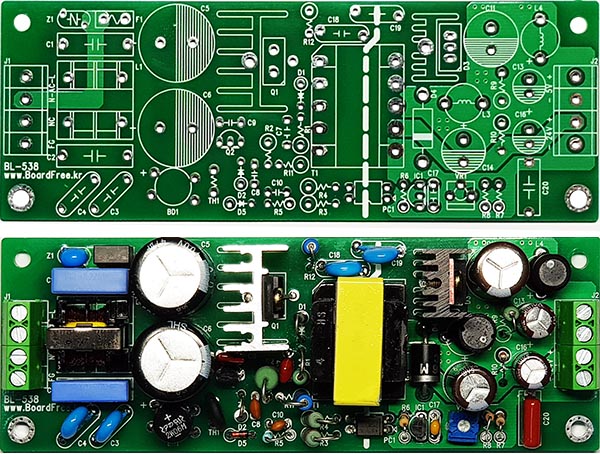

상용전원(AC220V)을 사용하는 절연형 타입의 SMPS 이고, 출력은 2채널 인데, 현재 시정수 예제는 5V/3A, 24V/0.5A 이며, 합산 출력은 30W입니다.

AC220V 전원을 사용하고 있고, 트랜스포머를 직접 만들어야 하는 관계로 해당분야의 경험이 있거나 내용을 잘 아시는 분에 한하여 신청하실 것을 권장 합니다.

또한 두 개의 출력은 서로 절연되어 있으며, 공통접지를 사용하려면 J2 커넥터의 출력중 -극을 서로 연결해야 합니다.

(참고 : J2 출력단자의 양끝쪽이 +5V와 +24V 이고 중간단자가 -극인데, +24V가 안쪽으로 표시된 보드가 있을 수 있으니 주의해 주시기 바랍니다.)

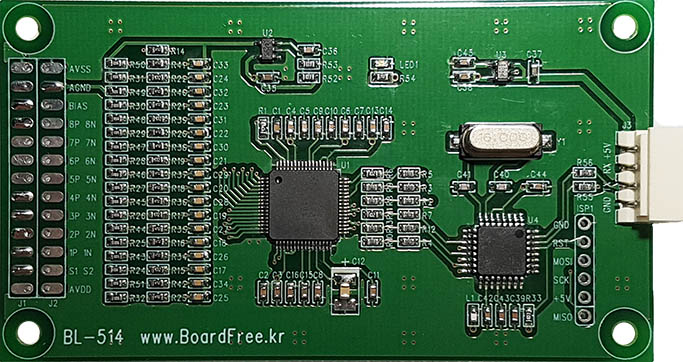

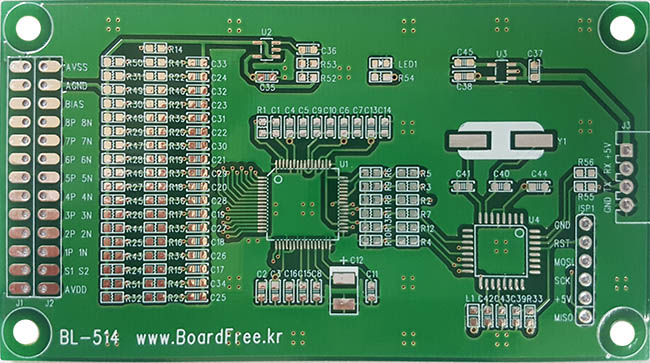

생체신호 측정을 위한 보드이며, 하나의 보드에서 근전도(EMG), 뇌파(EEG), 심전도(ECG), 안구전도(EOG) 등등 대부분의 생체신호를 측정 가능 합니다.

자세한 사용방법은 메인칩셋 ADS1299 의 데이터시트를 참조하여 펌웨어를 작성하시고, 사용하셔야 하는데, 기본 동작하는 펌웨어는 보드프리에서 제공 합니다.

유저 인터페이스를 위한 모니터 프로그램 역시 필요에 따라서 작성 하셔야 하는데, UART를 사용하여 모니터 가능한 기본 PC 프로그램을 보드프리에서 제공 합니다.

UART를 컴퓨터에 직접 연결하실때에는 아이솔레이션이 필요합니다.... 찌릿하게 전기오는 컴퓨터에 전선을 연결해서 인체에 부착할 수는 없으니까요.

BL-514는 UART (TTL Level) 방식으로 입출력하는데, 건전지를 사용하는 등 전기적으로 플로팅 되어 있는 상황에서는 곧바로 연결을 해도 되지만 컴퓨터 등의 포트에

연결하는 경우는 아이솔레이션이 필요한데 적당한 어플리케이션 보드가 없다면 BL-148을 추천 합니다.

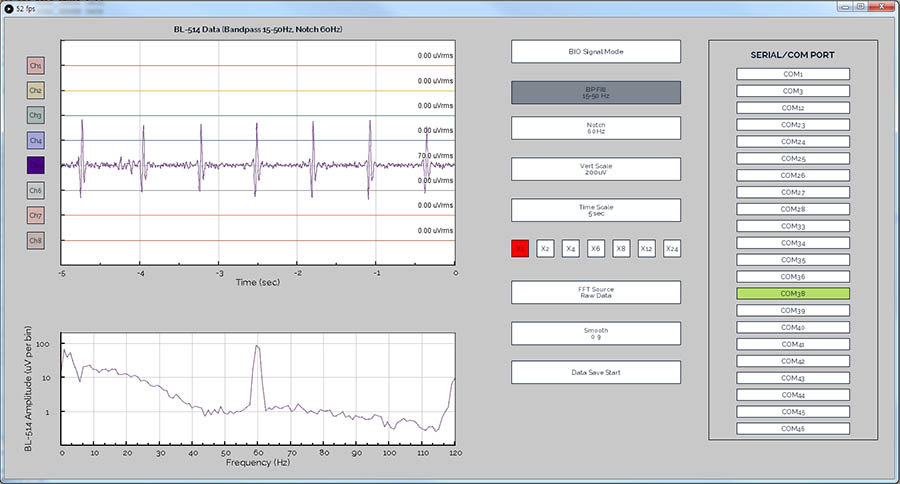

채널별로 선택 또는 필요한 채널을 동시에 볼수 있고, 여러개의 필터와 게인을 설정할 수 있는 기본 프로그램입니다.

BL-514를 제작하고, 펌웨어를 다운로드한 후에 컴퓨터와 연결하고 COM 포트만 맞추면 위의 그림과 같이 생체신호가 그려지는 화면을 보실수 있습니다.

게인과 필터의 설정에 따라서 근전도(EMG), 뇌파(EEG), 심전도(ECG), 안구전도(EOG) 등등 대부분의 생체신호를 측정할 수 있습니다.

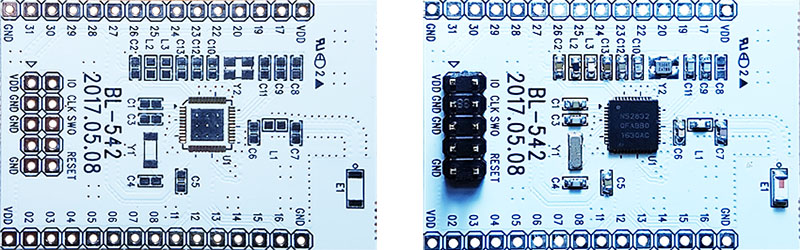

블루투스 BLE 기능을 포함하는 ARM 프로세서 모듈이며, 사용하는 칩셋은 Nordic semiconductor 사의 nRF52832입니다.

모듈을 사용하기 위해서는 JTAG를 필요로 하며, 사용방법은 칩제조사의 홈페이지에 방문하여 프로그램 예제나 활용방법들을 보고 활용 하시면 됨니다.

사용전압은 1.7~3.6V를 사용하실수 있고, 자세한 스펙은 칩셋의 데이터 시트를 참조 하시기 바랍니다.

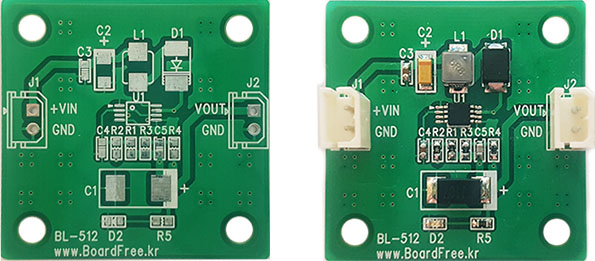

LM2621를 사용하는 스텝업 컨버터인데, 입력 전압 범위가 아주 넓어서(1.2V~14V) 다양한 용도에 요긴하게 사용되는 친구입니다.

AAA 크기의 1.5V 전지를 사용하는 경우, 또는 아주 극소형의 태양전지 등을 사용하는 상황에서 만족할 만한 결과를 얻을수 있어서 잘 활용하고 있습니다.

자세한 내용은 LM2621 의 데이터시트를 참조 하시기 바랍니다.

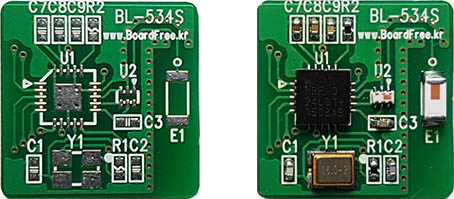

2.4Ghz 주파수를 사용하여 SPI 방식으로 데이터를 주고 받는 무선통신 모듈이며, 사용하고 있는 칩셋은 nRF24L01 입니다.

무선방식은 Worldwide 2.4Ghz ISM Band 이며, 동작전원은 1.9~3.6V 범위에서 동작하고, 0dBm 송신시 11.3mA, 수신시 2Mbps 기준으로 12.3mA를 소비 합니다.

아두이노 베이스에서 많은 사용 예제들이 있기 때문에 쉽게 사용할 수 있으며, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

연결핀은 보드의 아랫쪽에 SMD 처럼 PAD 가 있으며, 히터건이 없으면 조립 하실 수 없습니다.

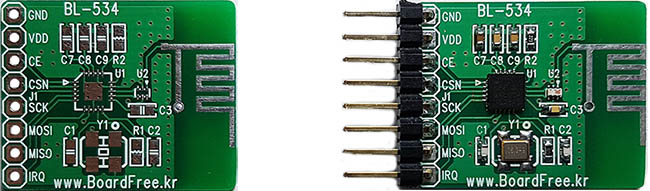

2.4Ghz 주파수를 사용하여 SPI 방식으로 데이터를 주고 받는 무선통신 모듈이며, 사용하고 있는 칩셋은 nRF24L01 입니다.

무선방식은 Worldwide 2.4Ghz ISM Band 이며, 동작전원은 1.9~3.6V 범위에서 동작하고, 0dBm 송신시 11.3mA, 수신시 2Mbps 기준으로 12.3mA를 소비 합니다.

아두이노 베이스에서 많은 사용 예제들이 있기 때문에 쉽게 사용할 수 있으며, 자세한 내용은 해당 칩셋의 데이터시트를 참조 하시기 바랍니다.

연결핀은 2.54mm 의 헤더핀을 사용하고 있으며, 히터건이 없으면 조립 하실 수 없습니다.

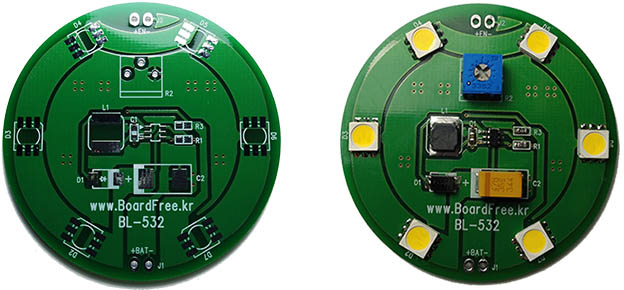

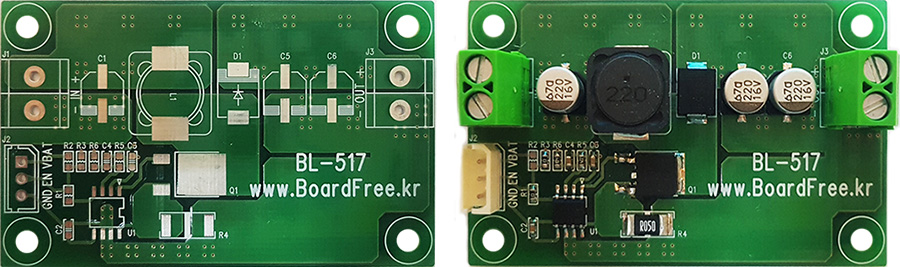

리튬폴리머 같은 전지로 LED 스탠드나 조명을 만들때 사용하는 보드인데, 전원 부스트 기능과 정전류 기능이 있어서 일정한 밝기로 LED를 구동하기 위한 보드입니다.

정전압으로 LED를 구동하면 접압이나 온도등에 따라서 밝기가 달라지는데, LED에 흐르는 전류를 정전류 제어하여 밝기를 일정하게 유지할 수 있습니다.

EN 단자는 필요없을 때에는 사용하지 않으셔도 되고(단락 시키면 꺼집니다) 밝기를 외부에서 제어할 때 PWM을 입력하여 밝기를 조절할 수 있습니다.

외부에서 밝기를 조절하실때에는 R1을 부착하지 않으셔도 되고, 내부 볼륨값(VR1)으로 설정한 값이 최대밝기가 됨니다.

마주보고 움직이는 어떤 제어장치나 센서등 전자보드에 전원이 필요할 때, 전선으로 연결할 수 없는데 전원을 공급해야 할 때, 물속에 있는 물체에 전원 공급할 때 등등

무선으로 전원을 공급할 때 사용하기 위한 무선전력전송 코일이며, 송신과 수신에 사용할 수 있습니다.

스마트폰을 충전하거나 이런 용도에 사용하실려고 한다면, 그냥 완성품 형태의 상용제품을 저렴하게 1만원에 구입하시는 것이 효율적입니다.

그런쪽으로는 생각하지 마시고 산업현장에서 사용하려는 목적으로 만들어진 코일입니다.

44mmX53mm, 공진주파수 250Khz, 공진콘덴서는 10nF, 전원공급은 12V, 송수신 거리는 약 10mm , 수신코일로 사용할 때 출력은 2W

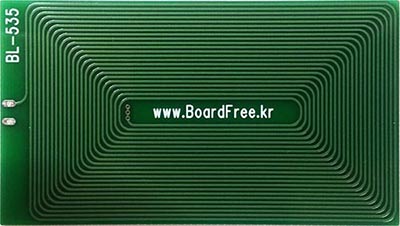

무선으로 전원을 공급할 때 사용하기 위한 무선전력전송 코일이며, 송신과 수신에 사용할 수 있습니다.

스마트폰을 충전하거나 이런 용도에 사용하실려고 한다면, 그냥 완성품 형태의 상용제품을 저렴하게 1만원에 구입하시는 것이 효율적입니다.

그런쪽으로는 생각하지 마시고 산업현장에서 사용하려는 목적으로 만들어진 코일입니다.

50mmX90mm, 공진주파수 80Khz, 공진콘덴서는 10nF, 전원공급은 24V, 송수신 거리는 약 10mm , 수신코일로 사용할 때 출력은 4.5W

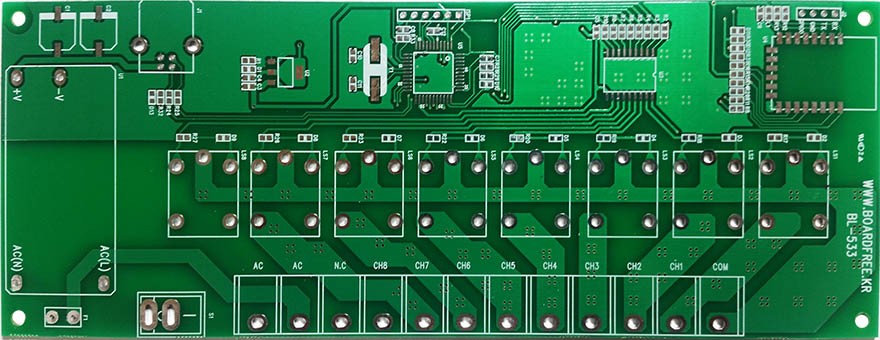

스마트팜(식물공장)에서 온실의 덮게를 열고 닫는 용도로 사용하기 위해서 제작되었는데, 현장에는 이미 모터를 제어하기 위한 MCC 패널이 있었습니다.

따라서 MCC 패널에 있는 원격제어 단자를 사용하는 것이어서 릴레이 출력이(Dry contact) 필요해서 제작되었고, 출력은 8채널입니다.

릴레이 출력에 AC전원을 사용하여 조명이나 전구, 펌프, 보일러등 AC기기를 사용할 가능성이 있어서 보드의 동작전원은 AC220V를 사용하도록 설계되었습니다.

8개의 릴레이 출력은 CH1~CH8, 그리고 COM 단자이며, Wi-Fi 연결을 위해 ESP8266을 사용합니다.

아두이노 기반으로 사용하실 분들이 계실 것 같아서, CPU는 ATmega32U4를 사용하였기 때문에 부트로더를 올리고 아두이노 스케치에서 사용할 수 있습니다.

아두이노 스케치와 연결하여 사용하기 위한 USB "B"포트가 있습니다.

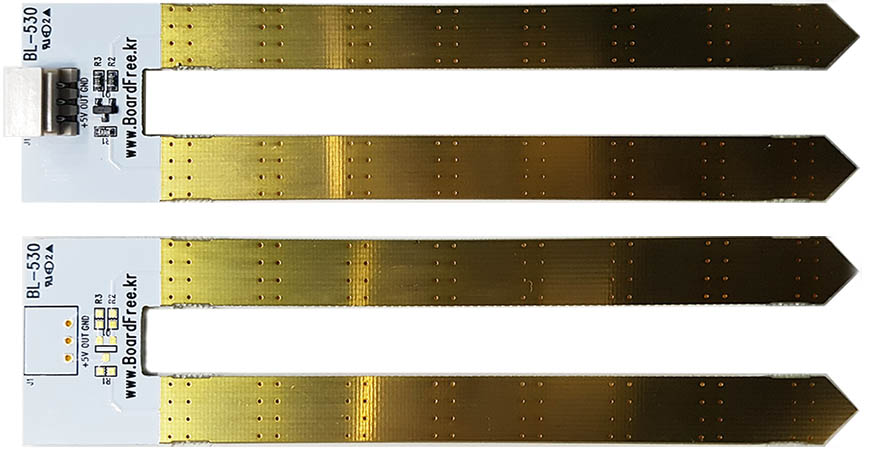

화분에 물주기 등의 프로젝트에 사용하는 토양수분을 측정하는 센서입니다.

동작전원은 5V를 사용하고 토양의 수분에 따라서 0~5V 의 출력을 얻을수 있는데, 사용환경에 따라서 시정수를 조정해야할 필요는 있겠으나 일반 가정의 화분에

사용하려는 용도에는 현재 상태로 사용해도 문제없이 사용할 수 있습니다.

주의사항이 있는데, 테스트용 프로젝트에 사용하는 것은 문제가 없겠으나 스마트팜등의 용도에서 수개월 이상 사용하려는 경우에는 사용하실 수 없습니다.

장시간 사용을 위한 용도에는 전혀 다른 방식의 회로를 사용하게 되며, BL-530을 수개월 이상 사용하면 전극이 전기분해 되어 사용할 수 없게 됨니다.

상용 또는 실용 프로젝트에 사용 하려는 경우에는 보드프리 담당자에게 문의 하시기 바랍니다.

Texas Instrument 사의 DRV8825를 사용하는 스텝모터 드라이버 이며, 최대 2.5A까지 사용할 수 있습니다.
콘덴서 C5는 사용하는 모터의 전원전압에 따라 내압에 주의하여 조립하시면 됩니다.

USB를 통하여 PC에서 스텝 모터를 제어할 수 있게 하였고, 원점센서를 연결하여 원점으로 이동할 수 있습니다. (필요 없으면 연결하지 않아도 됨니다.)

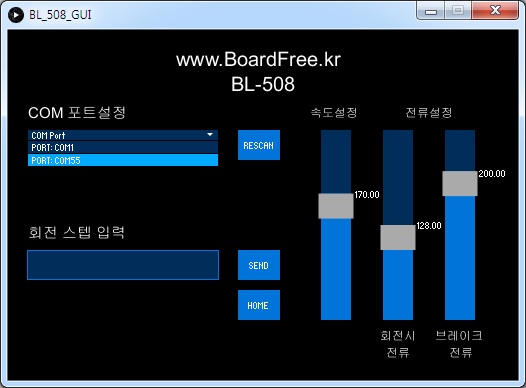

응용 프로그램은 프로세싱으로 작성하였고 속도,토크를 조정하고 각도를 입력하면 모터가 회전하는 프로그램 입니다.
주의~!! 히터건이 없으면.... 제작 하실수 없습니다. (히터건으로 방열패드를 PCB에 붙이지 않으면 모터 드라이버가 혼자 뜨거워 집니다.)

회전토크는 모터가 회전할 때 어느정도의 힘으로 움직일것인가에 대한 전류를 설정하는것인데, 설정전류가 너무 작으면 모터가 움직일수 없습니다.

블레이크전류는... 정지상태에 있을 때 힘을주어 현재 위치를 유지하기 위해서 필요한데, 기구적으로 정지시 힘을 주고 있어야 하는 필요가 없다면 최소로 하면 됨니다.

회전명령은 회전할 방향과 스텝을 입력하고, 전송버튼을 누르면 됨니다.

회전스텝은 1~9999까지이고, 정방향은 앞에 +를 붙이고, 역방향은 앞에 -를 붙이면 되는데, 예를들어 "+120" 이렇게 하면 정회전 방향으로 120 스텝을 회전합니다.

회전각도는 모터에 따라서 0.9도 3.6도 등등 다양하기 때문에 똑같은 360 스텝을 이동했더라도 모터에 따라서 1회전을 하는 것은 아닙니다.

1도와 같은 각도가 아니고 1스텝이라는것에 주의 하시기 바랍니다.

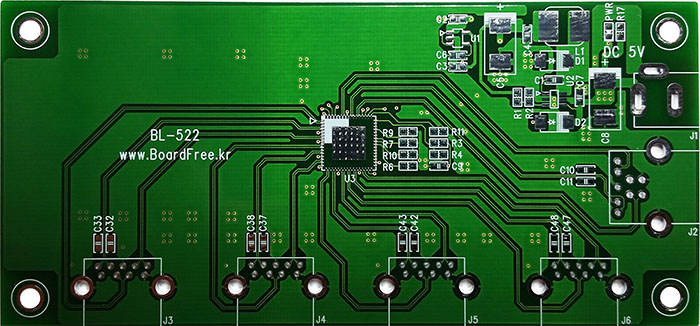

프로젝트를 하다 보면 자신이 만든 제품의 내부에 HUB를 내장해야 하는 상황이 발생할 때가 있습니다.

이런 경우에 사용하는 보드이고, USB 3.0을 지원하며, 4 포트 HUB입니다.

사용된 칩셋은 TUSB8041 이고, 자세한 내용은 해당 데이터시트를 참조 하시기 바랍니다.

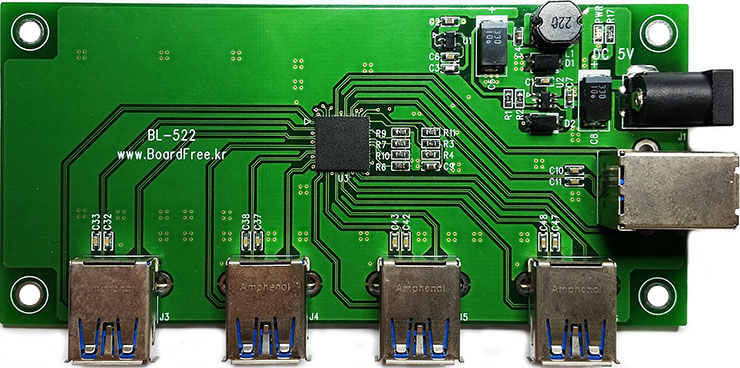

위의 사진은 BL-522 의 제작 예제이고, 3D 스캐너 프로젝트를 진행 하던 과정에서 두 개의 고속 USB 카메라를 사용하게 되었는데, 컴퓨터와의 연결선은 하나이고

두 개의 카메라와 통신용 포트가 필요해서 USB 3.0 HUB를 만들게 되었습니다.

가격 : 무료입니다. (보드의 특성상 세트로 필요하기 때문에 필요시 2개를 신청 하실 수 있으나, 1회 신청시 최대 2개라는 무료나눔 규칙은 유효합니다.)

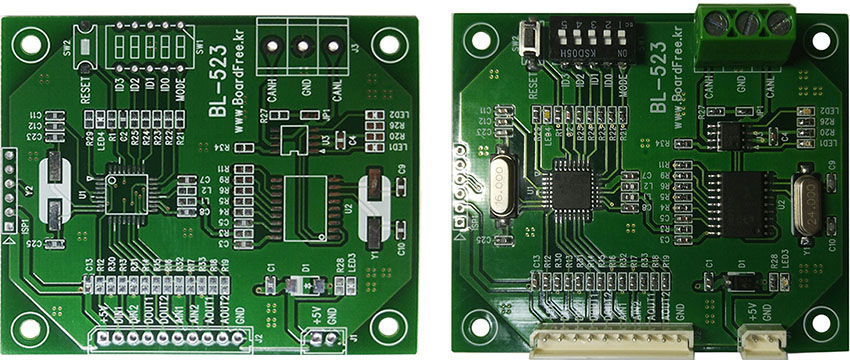

CAN 송수신 모듈입니다.(송수신 모듈이 따로 있지 않고, 두 개 또는 그이상 16 세트(32개)까지 사용 합니다.)

CAN 통신을 사용하여 입출력 상태를 상대 모듈에 그대로 전달하는 모듈 입니다.

아날로그 입력(0~5V)포트 2개를 상대의 아날로그 출력(PWM) 두곳에...

여기서 상대? DIP 스위치의 ID는 같고, DIP 스위치의 첫번째(페어,짝꿍)가 1과 0이 상대가 되어 서로 데이터를 주고 받습니다.

다른 표현으로 하면 ID가 같은 모듈끼리 상호간에 데이터를 전달하는데, ID가 같으면 않되니까 첫번째 DIP 스위치를

서로의 짝을 이루는 용도로 사용한다.... 라고 생각 하시면 되겠습니다.

CAN 통신라인의 종단 저항을 연결하려면 JP1에 납을 묻혀 단락(쇼트)시켜 주세요.

CAN 통신에 관련한 전반적인 이해는 인터넷 검색을 이용하세요.

필요한 전압은 12V인데, 입력되는 전압이 만약에... 24V 이거나.... 때로는 90V 정도 높을 때도 있다면, 저항과 제너 같은 것을 사용하겠지요.

그런데 필요한 전압은 12V인데 필요한 전류가 500mA 이쯤이라면 회로가 뜨거워져서... 리니어 타입으로는 문제가 되니까 아마도 스위칭을 생각하게 될 것입니다.

이렇게 입력 전압의 범위가 아주 넓을 때 간단하게 필요한 전원을 만들어서 사용하기 위한 와이드 입력 레인지의 벅 컨버터입니다.

입력은 7.5V~100V 이고, 출력전압은 저항으로 설정해서 사용 하시면 되는데, 자세한 사용방법은 LM5017 의 데이터 시트를 참조 하시기 바랍니다.

주의~!! 히터건이 없으면.... 제작 하실수 없습니다. (LM5017을 리드만 부착하면 칩이 나홀로 뜨거워져 망가집니다.)

리튬전지 충전기 보드인데, 사진에서 처럼 동전형 건전지만 사용하는 것이 아니고, 배터리 커넥터가 있어서 다른 모양(사각형, 원통형 등등)의 전지도 충전할 수 있고

충전할 때 전류는 현재 시정수로 100mA 인데, 더 크게 하고 싶으면 STC4054 데이터 시트를 참조하여 충전전류를 조정해서 용도에 맞게 사용 하시면 됨니다.

충전완료 램프는 충전되는 동안 점점 어두워지고 충전이 완료되면 꺼지는데, 램프의 초기 밝기는 사용하는 LED에 따라서 다르기 때문에 R2를 적절하게 조절 합니다.

절대주의 !!! 동전형 건전지를 사용할 때 반드시..... Rechargeable 이라고 써있는 충전용 건전지를 사용해야 합니다.

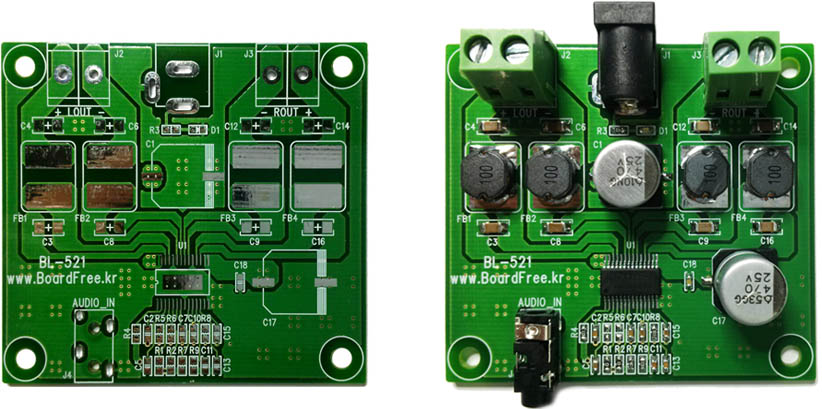

TPA3110D2 또는 TPA3113D2 칩을 사용할 수 있는 D클래스(디지털) 오디오 스테레오 앰프인데, TPA3110D2를 사용하시면 15W 스테레오를 사용하실수 있습니다.

TPA3113D2를 사용 하신다면 6W 스테레오를 사용하실수 있고 전원은 DC 8~26V 사용하시면 되는데 12V 또는 24V 등 익숙한 전압을 사용 하시면 됨니다.

주의~!! 전압이 높거나 출력을 크게 사용하는 경우... 히터건을 사용해서 칩의 바닥을(방열을 위해) 납땜 하셔야 합니다.

사용하시는 음원소스나 스피커등에 따라서 게인을 달리 할 수 있는데, R1,2,5,6을 오픈 또는 0ohm을 사용하여 게인을 조절하면 됨니다.

사용 하시는 스피커에 따라서 출력단 필터의 코일과 콘덴서 시정수를 조정하시면 좋은데, 자세한 사용방법은 해당 칩의 데이터 시트를 참조 하시기 바랍니다.

혹시 받으신 PCB의 스피커 단자 극성이 위의 사진과 같지 않다면, 위의 사진이 맞는 것 이라고 생각하고 사용 하시면 됨니다.

탁상형 컴퓨터 또는 스마트폰의 앰프가 필요하거나 블루투스 스피커등이 필요할 때 활용 하시면 좋을 듯 합니다.

5X5 조명용 LED를 사용하기 위한 보드이며, 8개의 LED가 직렬로 연결되어 있어서 DC24V를 사용합니다.

시중에서 구입할 수 있는 0.2W~1W 정도 되는 백색이나 전구색등 조명용을 사용하기에 적합하며, LED가 직렬연결 되어 있는 것 이외의 회로나 부품은 없습니다.

따라서 회로도 역시 없습니다. (회로도 찾으시거나 LED 어떤거 달아요? 라고 하시면 문제가 있는거에요 ^^)

정전압 타입의 아답터를 사용하셔야 하고, 그렇지 않은 경우에는 전원과 LED보드 사이에 적절한 정전압 또는 정전류 드라이버나 혹은 저항을 사용해야 합니다.

5X5 조명용 LED를 사용하기 위한 보드이며, 4개의 LED가 직렬로, 직렬로 연결된 4개의 LED가 한번 더 병렬로... 연결되어 있어서 DC12V를 사용합니다.

따라서 회로도 역시 없습니다. (회로도 찾으시거나 LED 어떤거 달아요? 라고 하시면 문제가 있는거에요 ^^)

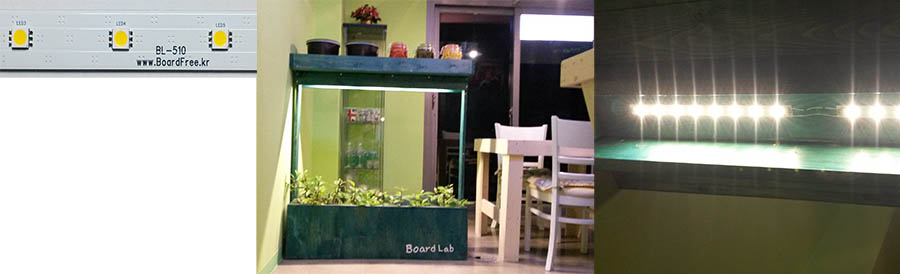

위의 사진처럼 LED를 조립해서 인터리어 용도로 사용 하셔도 되고.... 공부방 스탠드 조명으로 사용 하셔도 되고.... 용도에 따라서 활용 하시면 되겠습니다.^^

양끝에 전원연결 단자를 배치한 것은 위의 사진처럼 여러개를 연결해서 사용할 때 편리하게 연결하기 위해서 양끝에 똑같은 전원연결 단자가 있습니다.

SLA7024, SLA7026 을 사용하는 Unipolar 스텝모터 드라이버이며, SLA7024를 사용하는 경우 1.5A, SLA7026을 사용하는 경우 3.0A를 사용할 수 있습니다.

외부에 이미 5V를 사용하고 있다면 보드에 있는 7805 관련 부품을 장착하지 않고 외부에서 5V를 입력하면 됨니다.

스텝모터는 구조적으로 회전하고 있을 때 보다 정지하고 있을 때 발열이 심하게 됨니다.

물론 정지시 톨크가 걸려 있지 않도록 하면 관계 없지만 브레이크를 걸고 있을 때에는 발열이 심하기 때문에 회전시에 비해서 정지시 전류를 줄여 주면 좋습니다.

브레이크 상태에서 전류를 따로 조절할 수 있도록 회로를 추가하였는데, 필요없다면 R8, R9, R10, Q1 은 장착하지 않으셔도 됨니다.

기타 자세한 사항은 SLA7024, SLA7026 데이터 시트를 참조 하시고, 필요에 따라서 방열판을 취부할 수 있도록 L298 칩은 보드의 외곽에 배치하였습니다.

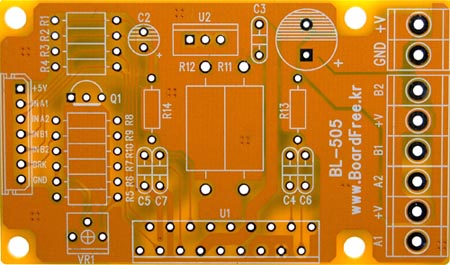

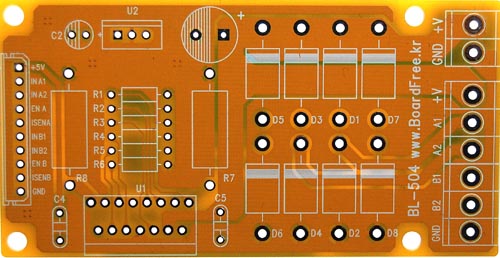

L298을 사용하는 모터 드라이버이며, 모든 부품을 DIP 타입으로 하였고, 2개의 모터를 제어하도록 하거나 또는 1개의 모터에 2개의 회로를 병렬로 묶어서

큰 전류를 흐르도록 활용할 수 있는 드라이버이고 속도조절은 Enable에 PWM 신호를 입력하여 속도를 조절할 수 있습니다.

속도조절이 필요없다면 모터의 동작을 Enable 단자를 사용하여 ON/OFF 하는 용도로 사용할 수 있습니다.

그외에도 스텝모터 드라이버로 사용할 수 있지만 스텝모터는 전용의 드라이버를 사용하는 것이 유리하기 때문에 주로 DC모터를 제어하는 용도에 사용합니다.

전류검출용 저항은 필요없다면 0ohm을 사용하여도 되지만 CPU에서 전류를 읽어서 제어하거나 외부 제어칩에서 전류 검출이 필요하다면 전류검출 저항을

사용하여 전류를 검출하면 되는데, 검출된 전압이 2V 미만이 되도록 시정수를 결정해야 합니다.

외부에 이미 5V를 사용하고 있다면 보드에 있는 7805 관련 부품을 장착하지 않고 외부에서 5V를 입력하면 됨니다.

기타 자세한 사항은 L298 데이터 시트를 참조 하시고, 필요에 따라서 방열판을 취부할 수 있도록 L298 칩은 보드의 외곽에 배치하였습니다.

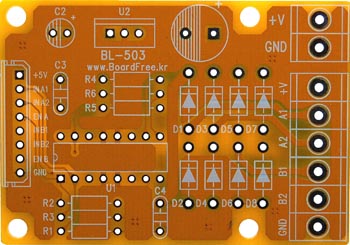

L293을 사용하는 모터 드라이버이며, 모든 부품을 DIP 타입으로 하였고, 2개의 모터를 제어하도록 하거나 또는 1개의 모터에 2개의 회로를 병렬로 묶어서

큰 전류를 흐르도록 활용할 수 있는 드라이버이고 속도조절은 Enable에 PWM 신호를 입력하여 속도를 조절할 수 있습니다.

속도조절이 필요없다면 모터의 동작을 Enable 단자를 사용하여 ON/OFF 하는 용도로 사용할 수 있습니다.

외부에 이미 5V를 사용하고 있다면 보드에 있는 7805 관련 부품을 장착하지 않고 외부에서 5V를 입력하면 됨니다.

기타 자세한 사항은 L293 데이터 시트를 참조 하시기 바랍니다.

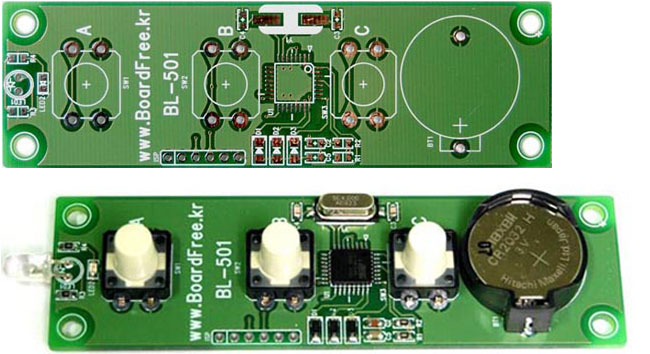

3개의 버튼을 송신할 수 있는 리모트 콘트롤 송신기 보드이며, 사용자가 RS-232 방식이나 일반적인 NEC 등의 포맷에 따른 리모콘을 만들 수 있도록 설계 되었습니다.

슬립모드에서 특별히 인트럽트 처리를 하지 않더라도 리모콘 버튼을 누르면 리셋되어 CPU가 살아 나도록 하드웨어적으로 처리 되었습니다.

따라서 사용자는 Wake-up은 생각하지 않고, 그저 일정시간 동안 버튼을 사용하지 않을때 Sleep mode 로 들어가면 됨니다.

첨부된 펌웨어는 RS-232 방식의 2400 bps 신호에 38Khz 의 캐리어가 실리게 되는 방식이며, 버튼마다 각각 AA, BB, CC 문자가 출력됨니다.

3개의 버튼을 수신할 수 있는 리모트 콘트롤 수신기 보드이며, 사용자가 RS-232 방식이나 일반적인 NEC 등의 포맷에 따른 수신가를 만들 수 있도록 설계 되었습니다.

첨부된 펌웨어는 RS-232 방식의 신호에 38Khz 의 캐리어가 실려 있는 신호를 수신하여 (BL-501), 3개의 릴레이 출력이 각각 ON/OFF 되는 보드입니다.

회로도에서 R2 저항을 연결하고 RX 핀으로 수신하면 RS-232 포맷을 사용 하도록 프로그래밍 하시면 되고, R3을 연결하고 인트럽트를 이용하는 방식으로 NEC 등의

리모콘 포맷으로 펌웨어를 작성하여 사용하시면 되는데 첨부된 펌웨어를 사용하실 때에는 RS-232 방식으로 R2번을 연결하고 사용해야 합니다.

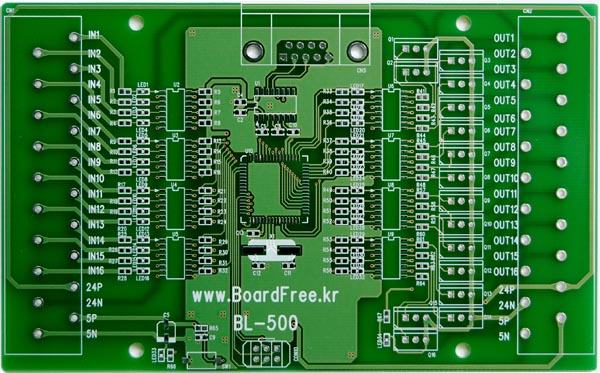

컴퓨터를 이용해서 접점 몇 개를 받아들이고, 출력 몇 개를 내보내고, 제어 프로그램은 컴퓨터에서 텃치판넬로 제어 하기를 원하는 장비가 있을 때 사용 합니다.

컴퓨터와 RS-232C를 사용해서 연결하고, 입력 16개와 출력 16개입니다.

입출력은 모두 아이솔레이션 되어 있으며, 출력은 오픈콜렉터 출력인데, BDW93C 등 다알링턴 타입의 TO-220을 장착할 수 있도록 설계 되었기 때문에

어느정도 큰 부하를 직접 연결해도 문제없으며, 내부 동작전원은 DC5V 이고, 입출력 전원은 계장에서 주로 사용하는 DC24V를 기준으로, 각 전원은 절연 되었습니다.

입출력 모두에 액티브 포트를 LED 로 표시 할 수 있도록 하였기 때문에 현재 동작중인 포트를 알 수 있어서 마치 PLC를 사용한다는 느낌으로 사용할 수 있습니다.

그외에도 보드 두 개를 크로스 케이블로 연결하면 3P 케이블로 32개의 I/O 포트를 상호 전달하는 용도에 사용할 수 있습니다.

보드의 CPU는 ATmega64 또는 ATmega128을 장착하고 펌웨어를 작성하여 ISP 포트로 프로그래밍 하시면 됨니다.

터미널은 비룡전자의 2층 터미널이 (BI-762DS-20P) 적용 되도록 설계 되었습니다.




Copyright(c) 2017 Board Lab All rights reserved. Web management and electronics engineering by YEOEUI
