부품 몇 개만 붙여서 간단한 테스트 해보고 버릴껀데,  빵판을 구입해야 할까요?

수많은 전자부품들은 모두 부품 제조사에서 쌤플을 제공하는데... 왜 만능기판은 내가 거래하는 PCB 회사에서 쌤플을 제공하지 않을까요?



나 혼자만의 생각일까요?    만능기판에 대한 공감대가 필요 하시면 여기를 클릭 하세요









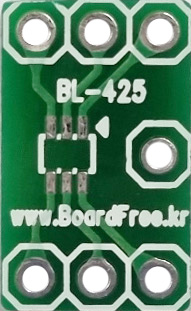

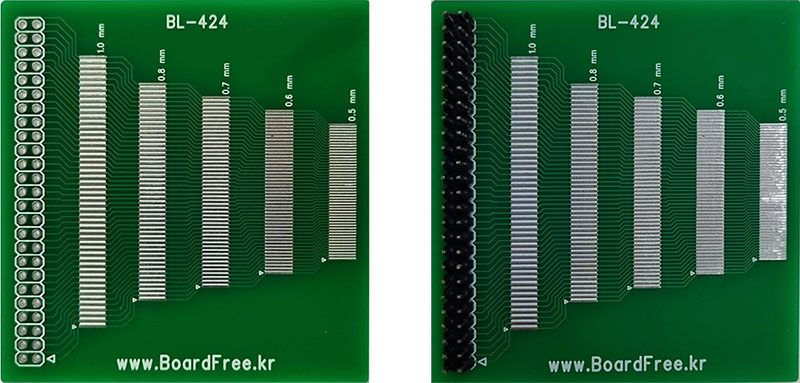

품명 : Conversion PCB BL-423
가격 : 무료 입니다.

MLF 32Pin SMD 팩키지를 2.54mm  헤더핀으로 변환해주는 보드입니다.

Bottom 면은 모두 접지 패턴으로 덮여있고, GND 연결핀이 별도로 있어서 노이즈에 민감한 어플리케이션을 활용할 때 도움이 됨니다.







품명 : Conversion PCB BL-411
가격 : 무료 입니다.

Pin Pitch 0.65mm SMD 팩키지를 헤더핀으로 변환해주는 보드입니다.

칩의 폭은 최대 5mm 까지 사용 하실수 있습니다.







품명 : Conversion PCB BL-418
가격 : 무료 입니다.

VSSOP 8 pin 팩키지를 2.54mm 의 헤더핀으로 변환해주는 보드입니다.

8핀 외에 중간에 한핀이 있는데, 그것은 Bottom 면의 접지 패턴에 연결되어 있습니다.







품명 : Conversion PCB BL-418
가격 : 무료 입니다.

DCU 8 pin 팩키지를 2.54mm 의 헤더핀으로 변환해주는 보드입니다.

8핀 외에 중간에 한핀이 있는데, 그것은 Bottom 면의 접지 패턴에 연결되어 있습니다.

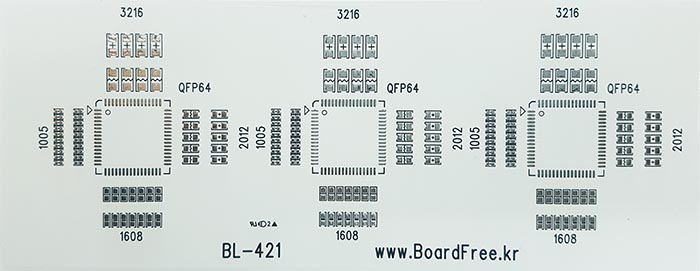

품명 : Soldering Practice PCB BL-421
가격 : 무료 입니다.

SMD 타입의 납땜 연습용 PCB 용도이며, 1005~3216 크기의 수동소자와 학생들이 주로 많이 사용하는 ATmega128 크기의 TQFP를 연습할 수 있습니다.

각 부품의 패드에 충분한 면적의 패턴을 연결하여 패드가 튼튼하기 때문에 여러번 연습을 해도 패드가 쉽게 박리 되지 않습니다.

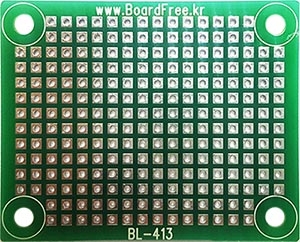

품명 : Conversion PCB BL-413
가격 : 무료 입니다.

Universal cell 은 SMD 1608과 2012 부품을 직접 부착할 수 있도록 피치가 맞추어져 있기 때문에 DIP 부품을 포함하여 SMD 주변 부품도 부착이 가능합니다.

따라서 다방면으로 사용 가능한 Universal PCB 기본 보드 입니다.







품명 : Conversion PCB BL-414
가격 : 무료 입니다.

SOIC 8PIN  팩케이지를 2.54mm 의 DIP 헤더핀으로 변환해주는 보드입니다.

8핀 외에 중간에 한핀이 있는데, 그것은 Bottom 면의 접지 패턴에 연결되어 있습니다.







품명 : Conversion PCB BL-417
가격 : 무료 입니다.

TSSOP 8PIN 팩케이지를 2.54mm 의 DIP 헤더핀으로 변환해주는 보드입니다.

8핀 외에 중간에 한핀이 있는데, 그것은 Bottom 면의 접지 패턴에 연결되어 있습니다.







품명 : Conversion PCB BL-412
가격 : 무료 입니다.

SOT23,  SOT23-5,  SOT23-6  팩케이지를 2.54mm 의 DIP 헤더핀으로 변환해주는 보드입니다.

6핀 외에 중간에 한핀이 있는데, 그것은 Bottom 면의 접지 패턴에 연결되어 있습니다.







품명 : Conversion PCB BL-415
가격 : 무료 입니다.

SOIC  16핀 팩케이지를 2.54mm 의 DIP 헤더핀으로 변환해주는 보드입니다.

16핀 외에 중간에 한핀이 있는데, 그것은 Bottom 면의 접지 패턴에 연결되어 있으며, 16핀 이하의 칩도 사용 하시면 됨니다.







품명 : Conversion PCB BL-416
가격 : 무료 입니다.

TSSOP 16핀 팩케이지를 2.54mm 의 DIP 헤더핀으로 변환해주는 보드입니다.

16핀 외에 중간에 한핀이 있는데, 그것은 Bottom 면의 접지 패턴에 연결되어 있으며, 16핀 이하의 칩도 사용 하시면 됨니다.

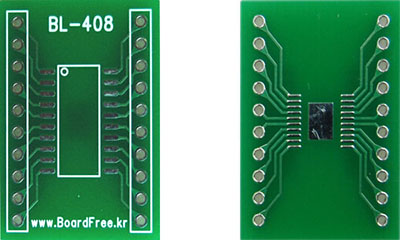

품명 : Conversion PCB BL-408
가격 : 무료 입니다.

pin pitch 1.27mm 칩과 0.65mm 칩을 헤더핀으로 변환해 주는 변환보드입니다.
전면에는 SOP 20 Pin 이하의 칩을 사용할 수 있고, 후면에는 TSSOP 20 Pin 이하의 칩을 사용할 수 있습니다.

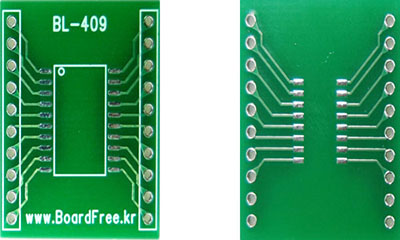

품명 : Conversion PCB BL-409
가격 : 무료 입니다.

SOIC 칩을 헤더핀으로 변환해 주는 변환보드입니다.
전면에는 SOP 20 Pin 이하의 칩(칩의 폭이 7.62mm)을 사용할 수 있고, 후면에는 SOIC 16 Pin 이하의 칩(칩의 폭이 4mm)을 사용할 수 있습니다.

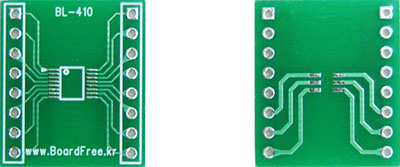

품명 : Conversion PCB BL-410
가격 : 무료 입니다.

칩의 Package 중 MSOP 와 SOT-23 타입의 칩을 헤더핀으로 변환해 주는 변환보드입니다.
전면에는 MSOP 16 Pin 이하의 칩을 사용할 수 있고, 후면에는 SOT-23 6 Pin 이하의 칩을 사용할 수 있습니다.

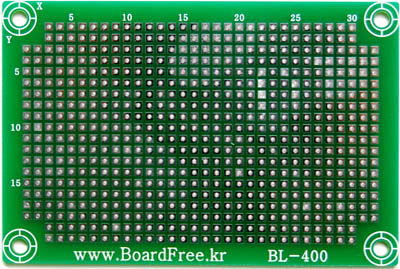

품명 : Universal PCB    BL-400

가격 : 무료 입니다.



Universal cell 은 SMD 1608과 2012 부품을 직접 부착할 수 있도록 피치가 맞추어져 있기 때문에 DIP 부품을 포함하여 SMD 주변 부품도 부착이 가능합니다.

따라서 다방면으로 사용 가능한 Universal PCB 기본 보드 입니다.

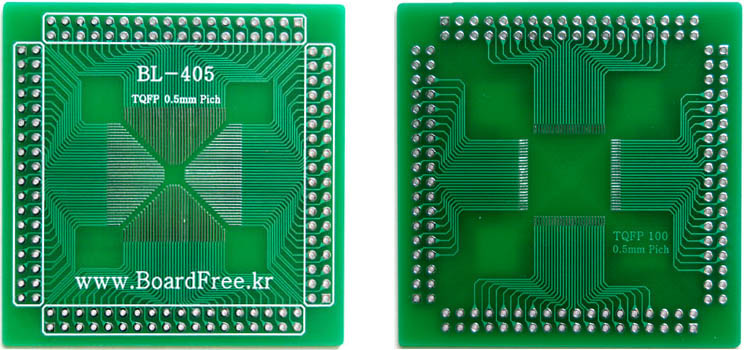

품명 : Conversion PCB    BL-405

가격 : 무료 입니다.



TQFP100, TQFP144, TQFP64, TQFP48 칩을 헤더핀으로 변환해 주는 변환보드입니다.

전면에는 TQFP144, TQFP64, TQFP48 칩을 사용할 수 있고, 반대면에는 TQFP100을 사용할 수 있으며, 피치는 모두 0.5mm입니다.

패턴과 패드의 모양을 보면 알 수 있듯, 0.5mm 피치라면 핀수에 상관없이 부착할 수 있도록 되어 있습니다.

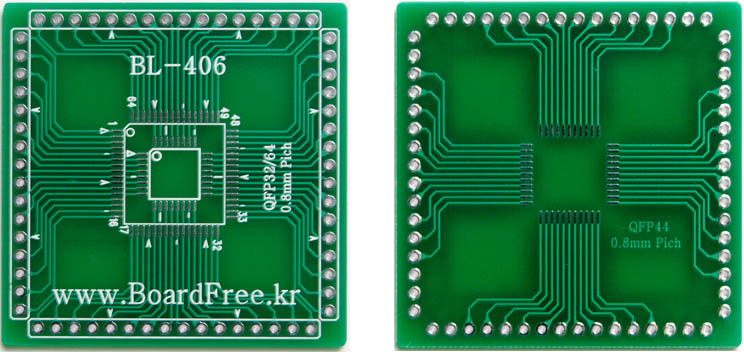

품명 : Conversion PCB    BL-406

가격 : 무료 입니다.



QFP32 , QFP44 , QFP64 SMD 칩을 헤더핀으로 변환해 주는 변환보드입니다.

전면에는 QFP32, QFP64 두가지를 사용할 수 있고, 반대면에는 QFP44을 사용할 수 있으며, 피치는 모두 0.8mm입니다.

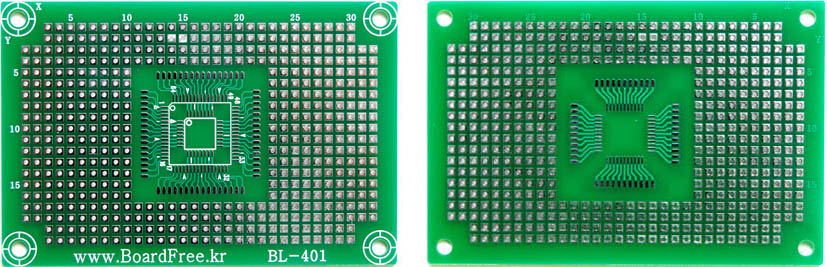

품명 : Conversion PCB    BL-401

가격 : 무료 입니다.



QFP32 , QFP44 , QFP64 SMD 칩의 Pin 에서 직접 IO를 인출하여 Universal 부분에서 직접 어플리케이션을 구성할 수 있는 보드입니다.

전면에는 QFP32, QFP64 두종류를 사용할 수 있고, 반대면에는 QFP44을 사용할 수 있습니다.



예를들면 ATmega8, ATmega32 등의 칩을 부착하고, 주변회로를 직접 구성하실 수 있으며, Universal cell 은 SMD 1608과 2012 부품을 직접 부착할 수 있도록

피치가 맞추어져 있기 때문에 DIP 부품을 포함하여 SMD 주변 부품도 부착이 가능하여 다방면으로 사용할 수 있는 테스트용 보드입니다.

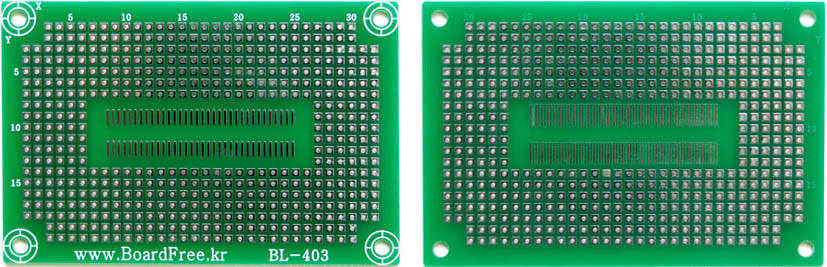

품명 : Conversion PCB    BL-403

가격 : 무료 입니다.



전면에는 SOP(1.27mm) 칩을 부착할 수 있고, 뒷면에는 SSOP(0.635mm) 칩을 부착할 수 있는데, 패드가 길 게 되어 있어서 칩에서 직접 IO를 인출할 수 있습니다.

Universal cell 은 SMD 1608과 2012 부품을 직접 부착할 수 있도록 피치가 맞추어져 있기 때문에 DIP 부품을 포함하여 SMD 주변 부품도 부착이 가능 합니다.

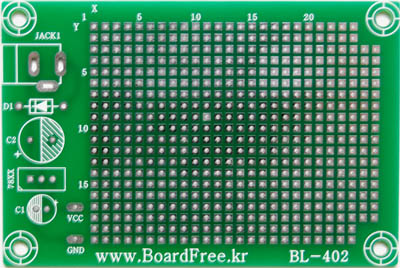

품명 : Universal PCB    BL-402

가격 : 무료 입니다.



Universal cell 은 SMD 1608과 2012 부품을 직접 부착할 수 있도록 피치가 맞추어져 있기 때문에 DIP 부품을 포함하여 SMD 주변 부품도 부착이 가능합니다.

따라서 다방면으로 사용 가능하며, 아답터를 연결할 수 있는 기본 전원 회로가 구성되어 있는데, 아답터짹, 역극성 전원 입력을 방지하는 Diode

그리고 정전압을 위한 LM78XX 회로가 구성되어 있습니다.











품명 : Universal PCB    BL-404

가격 : 무료 입니다.



Universal cell 은 SMD 1608과 2012 부품을 직접 부착할 수 있도록 피치가 맞추어져 있기 때문에 DIP 부품을 포함하여 SMD 주변 부품도 부착이 가능합니다.

따라서 다방면으로 사용 가능하며, 전원을 연결할 수 있는 기본 전원 회로가 구성되어 있는데, 5267 전원콘넥터, 역극성 전원 입력을 방지하는 Diode

그리고 정전압을 위한 LM1117-XX 회로가 구성되어 있으며, 콘넥터를 제외한 모든 전원부품은 SMD 타입 입니다.

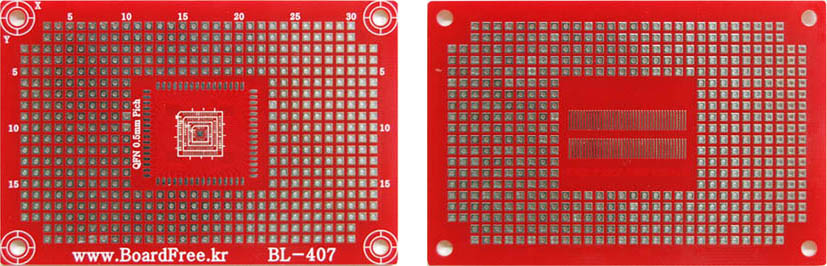

품명 : Conversion PCB    BL-407

가격 : 무료 입니다.



전면은 QFN 0.5mm 피치의 64핀과 그이하의 모든 칩을 사용할 수 있으며, 칩의 Pin 에서 직접 IO를 인출하여 Universal 부분에서 직접 어플리케이션을 구성할 수 있는

보드이고, 후면에는 TSOP, TSSOP, SSOP, MSOP등 0.65mm 피치의 모든 칩을 사용할 수 있습니다.

Universal cell 은 SMD 1608과 2012 부품을 직접 부착할 수 있도록 피치가 맞추어져 있기 때문에 DIP 부품 외에도 SMD 주변 부품도 부착이 가능합니다.
